    沃尔沃检衡车-沃尔沃计量检衡车-沃尔沃国六三轴检衡车-DWJ5260JJH6型计量检衡车
    发表于:2020-09-04 分类:三轴计量检衡车 浏览次数: 来源于:原创



     DWJ5260JJH6型计量检衡车

    DWJ5260JJH6型计量检衡车



    A、车体部分

       1、整车型号:DWJ5260JJH6型计量检衡车(公告正在开发——还未公示)

       2、配置倒车影像系统;

       3、安装具有卫星定位功能的行驶记录仪,ABS(制动防抱死系统),加装空调

       4、柴油发动机:D13K420 EU6 (欧Ⅵ排放标准 ,SCR 技术),功率≥316 kW,排量:12777ml;

       5、底盘:沃尔沃FM420;

       6、整备质量:≥25870kg;

       7、驱动形式:6*4驱动;

       8、外形尺寸:11400×2550×3650mm);

       9、轴距:5200+1370mm);

       10.变速箱:12档自动变速箱;

       11、总质量:26000kg

       12、驾驶室准乘人数:2

       13、轮胎规格:295/80R22.5

    B、车厢部分

        1、砝码架配置:砝码架高度要达到砝码高度的1/3,按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。配备随车工具箱;

        2、车厢与车头为同色油漆;

        3、车箱底部辅设≥5mm厚的防滑钢板;

    C、起重机部分

      1、吊机后置,带操作平台

      2、折臂式PK23500,最大起重量≥10000kg,臂体为进口型材,一次成型六边形,焊缝仅一条

      3、回转角度:≥400°

      4、吊臂幅度≥10.1

      5、在吊臂伸展最长时,起重量≥2040 kg

      6、吊机配置要求:

       a.吊臂钢板为进口700高强度钢板

       b.油泵为进口知名品牌

       c.主要阀、锁件及硬管、接头为进口知名品牌

     7、吊钩及吊具(铁链式)与所配砝码起吊架必须匹配

     8、起重机产地:奥地利

    起重机性能参数

       400°回转,齿轮齿条式,全液压。

     1、转台结构

      变截面等应力箱型框架结构,采用高强度钢全焊接。

    2、液压系统

      采用柱塞泵泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理;

    3、控制

      常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

    4、回转机构

       齿轮齿条式,全液压。

    5、伸缩臂

      伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和3节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-10.1米区间任意臂长长度。

    6、安全装置

      液压系统:液压平衡阀、液压溢流阀、液压双向锁;

    7、吊钩

     起重机参数





    1、最大起重量(kg)





    10000(理论值)





    2、最大起重力矩(T.M



     22.4



    3、工作压力(bar



    300



    4、液压系统推荐流量(L/min





    25





    5、回转范围(度)





    400





    6、起重机自重(kg)





    2506



    7、起升性能参数





    幅度(m)



    4.5



    6.1



    8.0



    10.1

    起重质量(KG

    4780

    3470

    2600

    2040

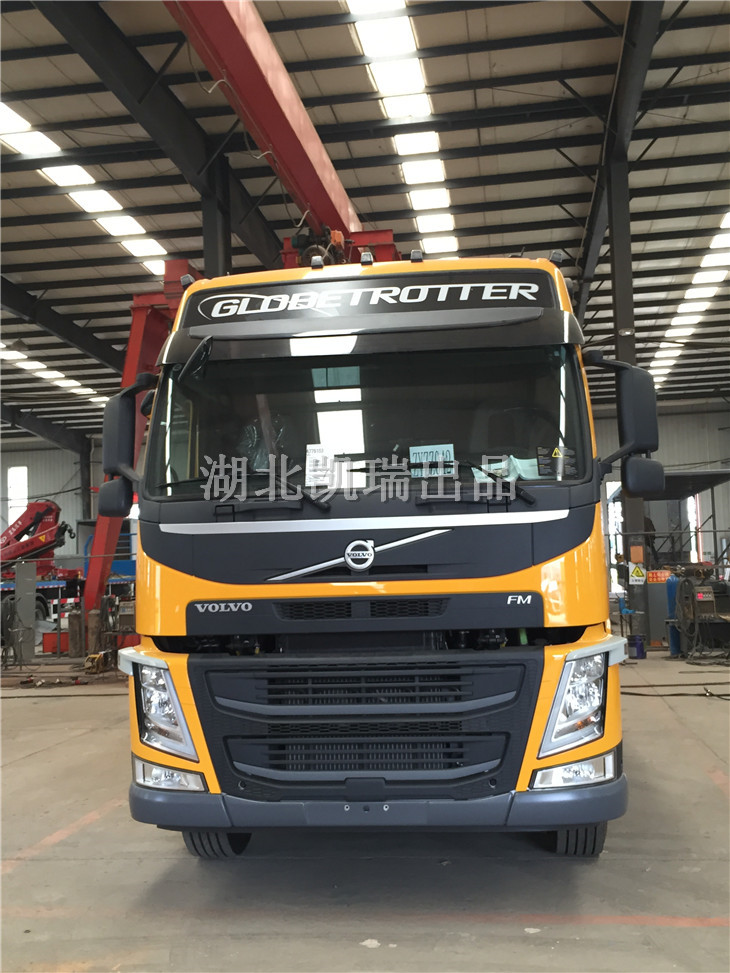

     DWJ5260JJH6型计量检衡车(前)

    DWJ5260JJH6型计量检衡车(前)

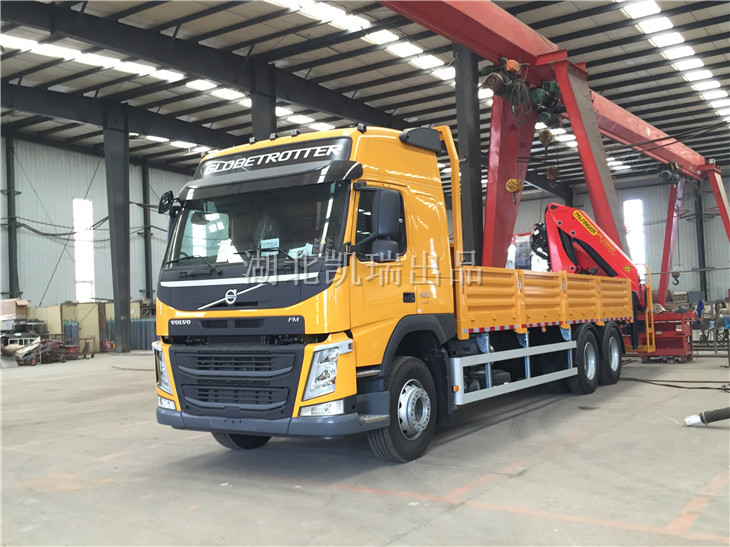

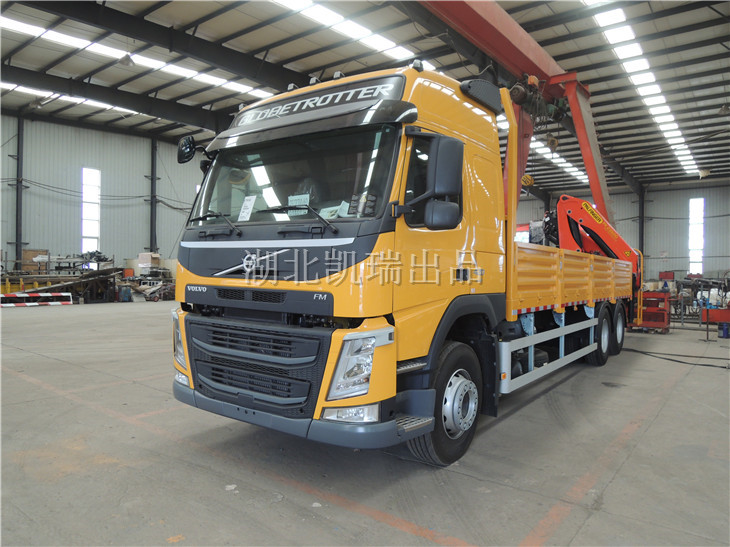

    DWJ5260JJH6型计量检衡车(左前)

    DWJ5260JJH6型计量检衡车(左前)

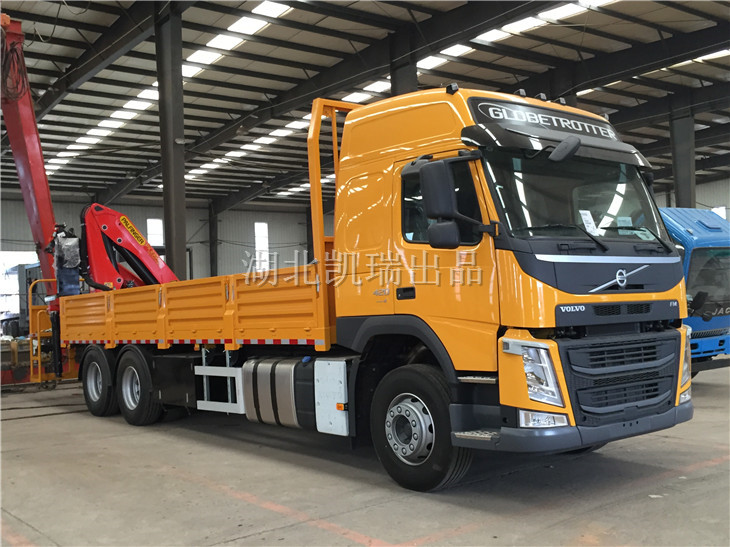

    DWJ5260JJH6型计量检衡车(右前)

    DWJ5260JJH6型计量检衡车(右前)

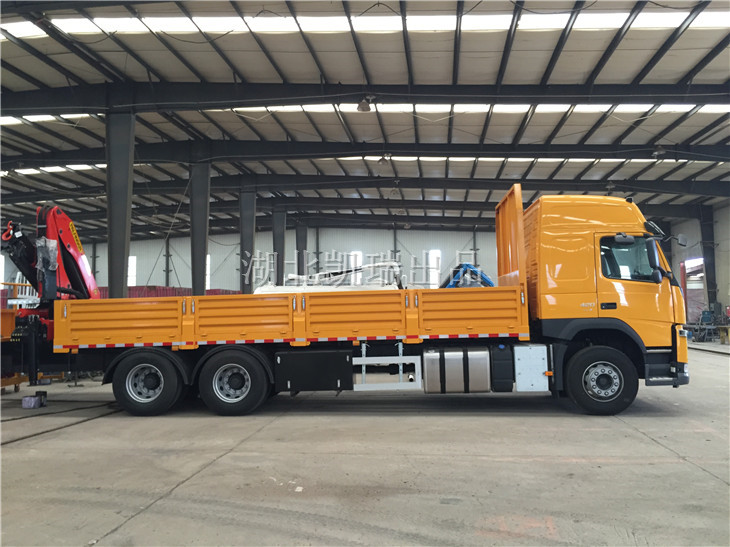

    DWJ5260JJH6型计量检衡车(右)

    DWJ5260JJH6型计量检衡车(右)



    沃尔沃三轴国六计量检衡车

    沃尔沃三轴国六计量检衡车



    DWJ5260JJH6型计量检衡车(吊机安装)

    DWJ5260JJH6型计量检衡车(吊机安装)
