    三轴检衡车-国六计量检衡车-重汽三轴计量检衡车DWJ5250JJH6
    发表于:2020-09-11 分类:三轴计量检衡车 浏览次数: 来源于:原创



    豪沃三轴计量检衡车

    DWJ5250JJH6计量检衡车



    A、车体部分

       1、整车型号:DWJ5250JJH6计量检衡车(还未公示,正在开发);

       2、配置倒车影像系统;

       3、安装具有卫星定位功能的行驶记录仪,ABS(制动防抱死系统),加装空调

       4、柴油发动机:中国重型汽车集团有限公司MC07.34-60国六排放,功率≥251 kW,排量:6870ml;

       5、底盘:重汽豪沃T5G底盘ZZ1257N464GF1;

       6、整备质量:≥24805kg;

       7、驱动形式:6*4驱动;

       8、外形尺寸: 10600×2550×3620mm);

       9、轴距:4575+1400mm);

       10.变速箱:10档变速箱;

       11、总质量:25000kg

       12、驾驶室准乘人数:3

       13、轮胎规格:11.00R20

    B、车厢部分

       1、砝码架配置:砝码架高度要达到砝码高度的1/3,按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。配备随车工具箱;

       2、车厢与车头为同色油漆;

       3、车箱底部辅设≥5mm厚的防滑钢板;

    C、起重机部分

      1、吊机后置,带操作平台;在车辆两侧操作,同时车上配置高位站台可车上操作

      2、折臂式HB120  E2,最大起重量≥6000kg,臂体为进口型材,一次成型六边形,焊缝仅一条

      3、回转角度:≥380°

      4、吊臂幅度≥8

      5、在吊臂伸展最长时,起重量≥1375 kg

      6、吊机配置要求:

        a.吊臂钢板为进口700高强度钢板

        b.油泵为进口知名品牌

        c.主要阀、锁件及硬管、接头为进口知名品牌

     7、吊钩及吊具(铁链式)与所配砝码起吊架必须匹配

     8、起重机产地:意大利,符合欧标EN12999H1/B3,中等载荷10万次工作循环;随车起重机原装进口;

     9提供免费培训

     10配有高压过滤器、服务提醒计时器、两侧控制位均配水平指示器

     11、支腿:液压式伸缩支腿。

    起重机性能参数

      380°回转,齿轮齿条式,全液压。

    1、转台结构

      变截面等应力箱型框架结构,采用高强度钢全焊接。

    2、液压系统

      采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理;

    3、控制

       常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

    4、回转机构

      齿轮齿条式,全液压。

    5、伸缩臂

       伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和2节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-9.23米区间任意臂长长度。

    6、安全装置

      液压系统:液压平衡阀、液压溢流阀、液压双向锁;

    7、吊钩

      主钩:30吨级拉力钩

     起重机参数



    1、最大起重量(kg)





    11250(理论值)





    2、最大起重力矩(T.M





    11.9





    3、工作压力(bar



     310





    4、液压系统推荐流量(L/min





    25





    5、推荐油箱容积(L





    100





    6、回转范围(度)





    380





    7、起重机自重(kg)





    1415(不含支腿重量,支撑腿自重150kg)





    8、外观尺寸(mm:B×H×S





    2500×2455×820





    9、起升性能参数





    幅度(m)





    1





    2.45





    4.32





    6.13





    8



    起重量(kg)





    11250





    4560





    2606





    1825





    1375

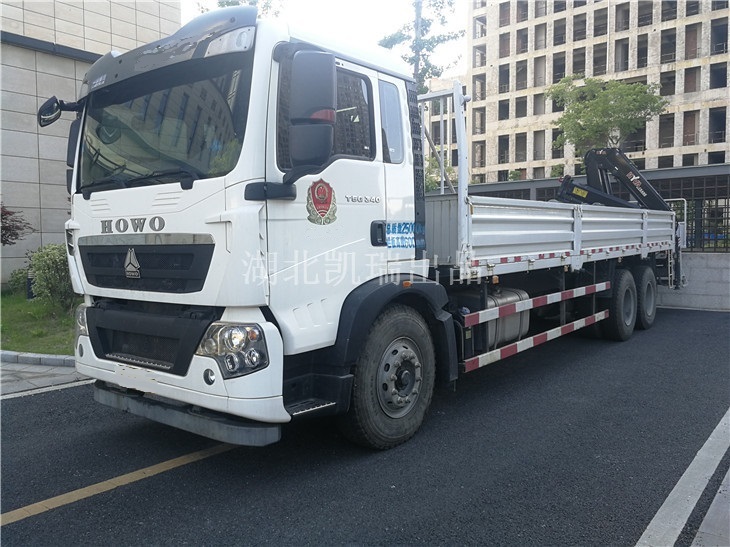

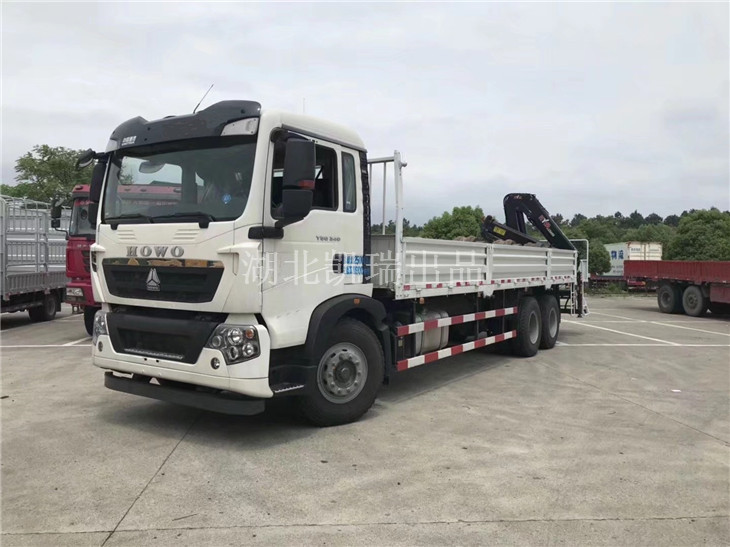

     豪沃国六三轴计量检衡车

    豪沃国六三轴计量检衡车

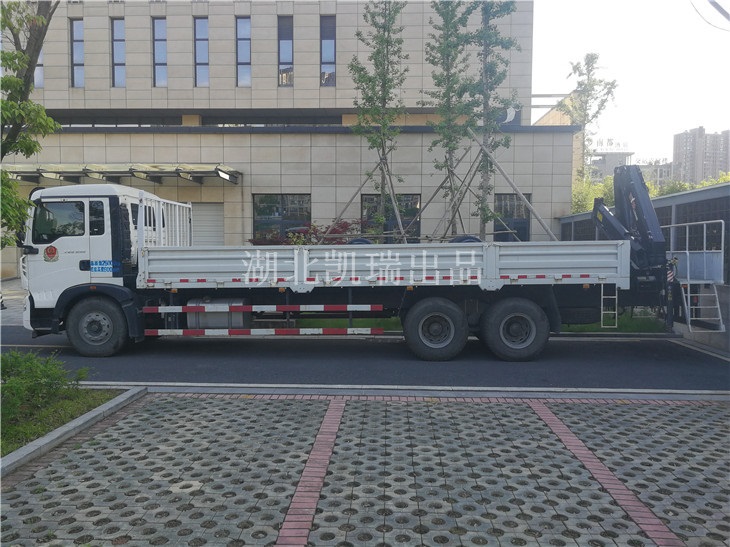

    三轴国六检衡车侧面图

    三轴国六检衡车侧面图

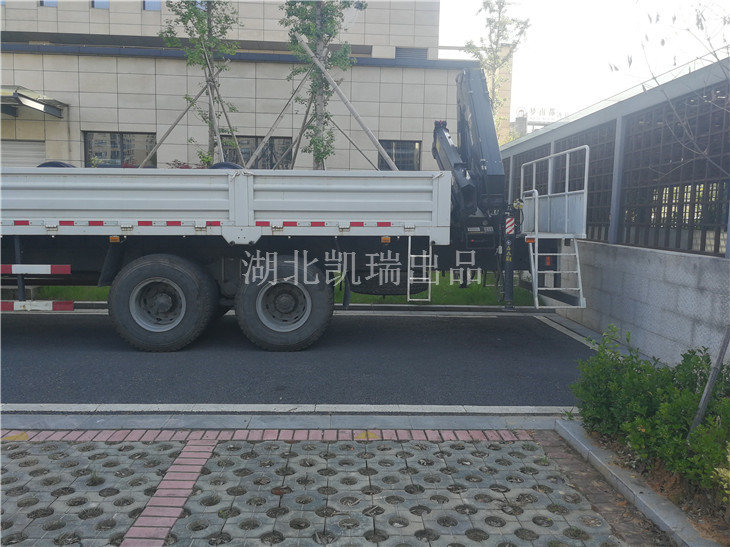

    检衡车尾部后爬梯样式

    检衡车尾部后爬梯样式
