AH5251JJH0L5计量检衡车

A、车体部分

   1、整车型号：AH5251JJH0L5计量检衡车；

   2、配置倒车影像系统；

   3、安装具有卫星定位功能的行驶记录仪，ABS（制动防抱死系统），加装空调

   4、柴油发动机：安徽华菱汽车有限公司CM6D18.290 50国五排放，功率≥213 kW，排量：9840ml;

   5、底盘：华菱之星牌HN1250X31E8M5J;

   6、整备质量：≥24805kg;

   7、驱动形式：6*4驱动；

   8、外形尺寸： 11440×2550×3800（mm）；

   9、轴距：5850+1350（mm）；

   10.变速箱：9档变速箱；

   11、总质量：25000kg；

   12、驾驶室准乘人数：3；

   13、轮胎规格：11.00R20；

B、车厢部分

   1、砝码架配置：砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。配备随车工具箱；

   2、车厢与车头为同色油漆；

   3、车箱底部辅设≥5mm厚的防滑钢板；

C、起重机部分

  C、起重机部分

   1、吊机后置，带操作平台

   2、折臂式星马HSQZ150随车起重机，最大起重量≥8000kg，臂体为进口型材，一次成型六边形，焊缝仅一条

   3、回转角度：≥±360°

   4、吊臂幅度≥9.755米

   5、在吊臂伸展最长时，起重量≥1250 kg

   6、吊机配置要求：

     a.吊臂钢板为进口600高强度钢板

     b.油泵为进口知名品牌

     c.主要阀、锁件及硬管、接头为进口知名品牌

  7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配

  8、起重机产地：中国 马鞍山

   起重机性能参数

    360°回转，回转减速机带动转盘，全液压。

   1、转台结构

   变截面等应力箱型框架结构，采用高强度钢全焊接。

   2、液压系统

   采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；

  3、控制

    常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。

  4、回转机构

    回转减速机带动转盘，全液压。

  5、伸缩臂

     伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和3节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-9.755米区间任意臂长长度。

  6、安全装置

     液压系统：液压平衡阀、液压溢流阀、液压双向锁；

  7、吊钩

起重机参数

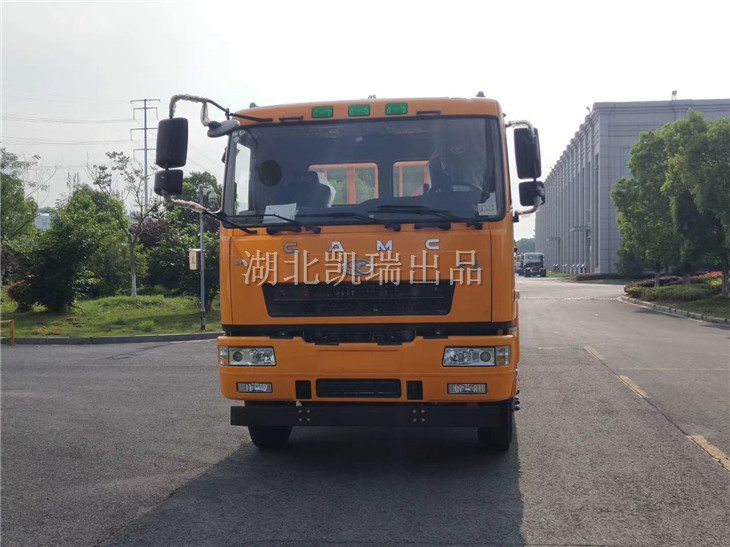

AH5251JJH0L5计量检衡车（前）

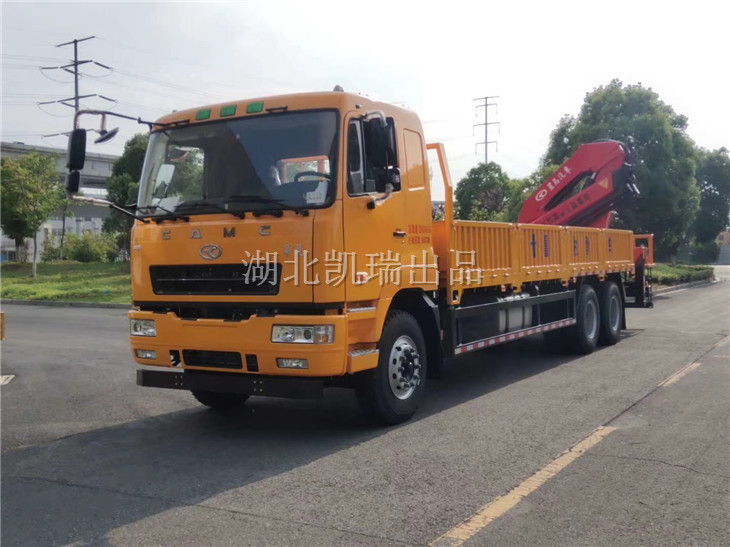

AH5251JJH0L5计量检衡车（左）

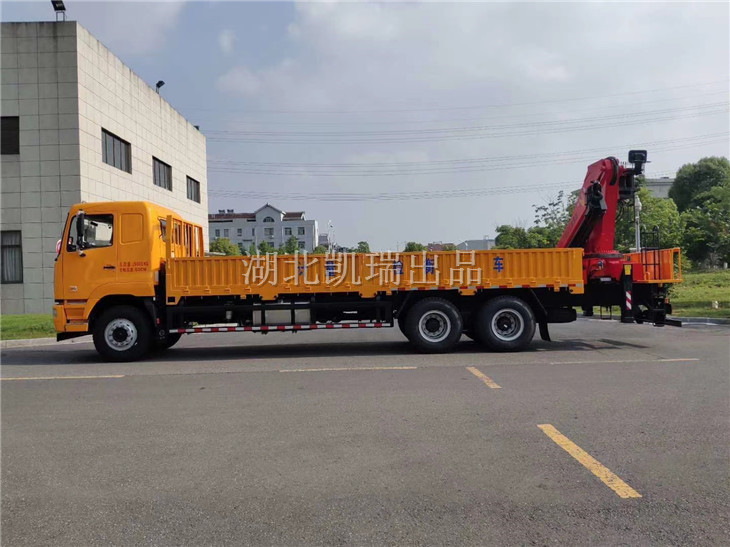

AH5251JJH0L5计量检衡车（左后）

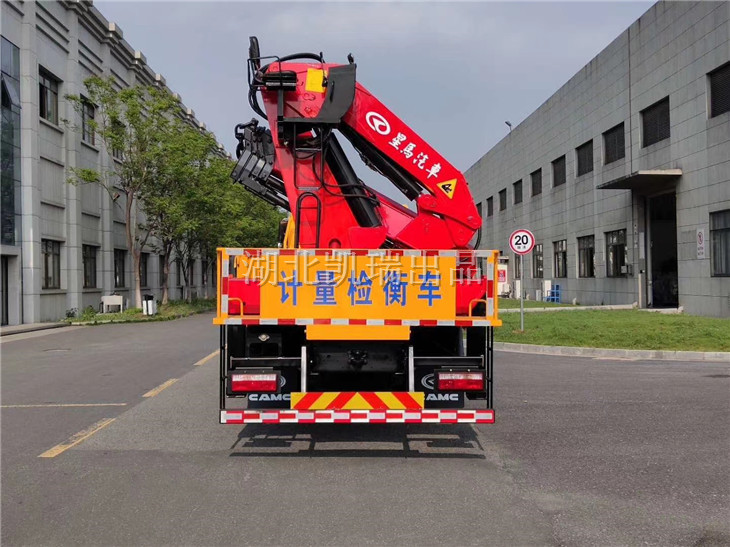

AH5251JJH0L5计量检衡车（后）
