    三轴检衡车-国五计量检衡车-天龙三轴计量检衡车XZJ5250JJH5
    发表于:2020-09-04 分类:三轴计量检衡车 浏览次数: 来源于:原创



     XZJ5250JJH5型计量检衡车

    XZJ5250JJH5计量检衡车



    A、车体部分

       1、整车型号:XZJ5250JJH5计量检衡车;

       2、配置倒车影像系统;

       3、安装具有卫星定位功能的行驶记录仪,ABS(制动防抱死系统),加装空调

       4、柴油发动机:东风康明斯发动机有限公司ISD270 50国五排放,功率≥198 kW,排量:6700ml;

       5、底盘:东风天龙DFL1250A13;

       6、整备质量:≥24805kg;

       7、驱动形式:6*4驱动;

       8、外形尺寸: 11000×2500×3620mm);

       9、轴距:5700+1350mm);

       10.变速箱:9档变速箱;

       11、总质量:25000kg

       12、驾驶室准乘人数:3

       13、轮胎规格:11.00R20

    B、车厢部分

       1、砝码架配置:砝码架高度要达到砝码高度的1/3,按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。配备随车工具箱;

       2、车厢与车头为同色油漆;

       3、车箱底部辅设≥5mm厚的防滑钢板;

    C、起重机部分

       1、吊机后置,带操作平台

       2、折臂式SQZ132随车起重机,最大起重量≥6300kg,臂体为进口型材,一次成型六边形,焊缝仅一条

       3、回转角度:≥±360°

       4、吊臂幅度≥8.01

       5、在吊臂伸展最长时,起重量≥1200 kg

       6、吊机配置要求:

         a.吊臂钢板为进口600高强度钢板

         b.油泵为进口知名品牌

         c.主要阀、锁件及硬管、接头为进口知名品牌

      7、吊钩及吊具(铁链式)与所配砝码起吊架必须匹配

      8、起重机产地:中国 徐州

       起重机性能参数

        360°回转,回转减速机带动转盘,全液压。

       1、转台结构

       变截面等应力箱型框架结构,采用高强度钢全焊接。

       2、液压系统

       采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理;

      3、控制

        常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

      4、回转机构

        回转减速机带动转盘,全液压。

      5、伸缩臂

         伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和2节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-8.01米区间任意臂长长度。

      6、安全装置

         液压系统:液压平衡阀、液压溢流阀、液压双向锁;

      7、吊钩



    起重机参数





    1、最大起重量(kg)





    6300(理论值)





    2、最大起重力矩(T.M



     13.23



    3、工作压力(bar



    280



    4、液压系统推荐流量(L/min





    25





    5、回转范围(度)





    ±360





    6、起重机自重(kg)





    2152



    7、起升性能参数





    幅度(m)





    2.10





    4.44



    6.20



    8.01

    起重质量(KG

    6300

    2700

    1700

    1200

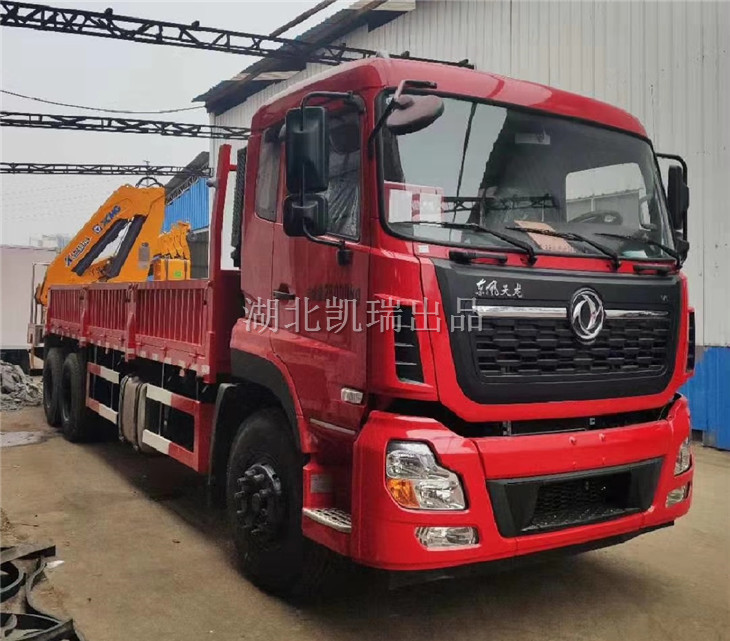

    XZJ5250JJH5型计量检衡车(右前)

    XZJ5250JJH5型计量检衡车(右前)

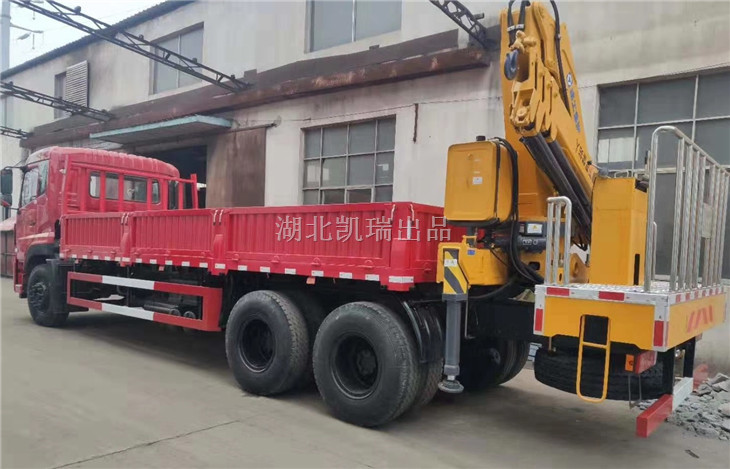

    XZJ5250JJH5型计量检衡车(右后)

    XZJ5250JJH5型计量检衡车(右后)

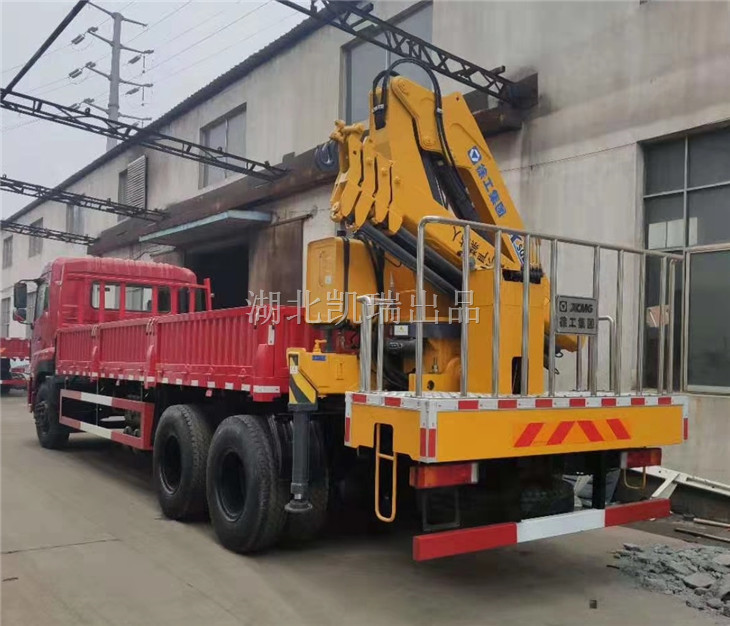

    XZJ5250JJH5型计量检衡车(左后)

    XZJ5250JJH5型计量检衡车(左后)



    XZJ5250JJH5型计量检衡车操作平台

    XZJ5250JJH5型计量检衡车操作平台
