一、检衡车定义

计量检衡车又称为检衡车，砝码检衡车，由底盘,砝码,砝码架,起重机,车箱等组成；计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式，利用专用装置实现砝码的机械化搬运，利用液力方式来模拟砝码进行静态检测，并可进行动态检测车辆载重衡器的移动式检测设备，该车在检测作业中方便快捷，而且精度特别高，使得公路计量检测变得更为轻松、高效，为收费站道口等部门的正常收费的高效工作提供必要保证．也进步提高了交通质量。　　

计量检衡车是特种车辆，是技术监督部门的检测地磅使用的执法装备，可用于大型静态衡器及高速公路动态衡器的现场检定；具有高效快捷，精准度高等特点，为提高交通质量提供有力的技术支持！

二、计量检衡车组成：

A、车体部分

1、整车型号： 公告开发中（-）

2、柴油发动机：东风康明斯发动机有限公司ISB210 40国四排放，功率≥155kW

3、颜色:工程黄（或玉白）

4、底盘：东风DFL1250BX5A

5、额定载质量：≥15000kg

6、驱动形式：6*2驱动

7、外形尺寸：11000×2500X3800,3650（mm）

8、配置倒车影像系统

9、安装具有卫星定位功能的行驶记录仪，6通道ABS（制动防抱死系统）ASR加速防滑控,整车货箱设计承载30吨，配装工具箱、备胎架。

10、冷启动装置：   带尿素管路加热系统、进气电加热，油水分离器电加热；

B、车厢部分

1、砝码架配置：每个1吨,圆型,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺

寸要求制作,保证砝码放置平稳。

2、车厢与车头为车辆出厂原装同色漆质

3、车箱底部辅设≥4mm厚的防滑钢

4、车厢横梁、纵梁连接为铆接结构

5、整体型副车架

6、配装工具箱、备胎架

C、起重机部分

1、吊机后置，带操作平台；在车辆两侧操作，同时车上配置高位站台可车上操作

2、折臂式HB120  E2，最大起重量≥6000kg，臂体为进口型材，一次成型六边形，焊缝仅一条

3、回转角度：≥380°

4、吊臂幅度≥8米

5、在吊臂伸展最长时，起重量≥1375 kg

6、吊机配置要求：

a.吊臂钢板为进口700高强度钢板

b.油泵为进口知名品牌

c.主要阀、锁件及硬管、接头为进口知名品牌

7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配

8、起重机产地：意大利，符合欧标EN12999H1/B3，中等载荷10万次工作循环；随车起重机原装进口；

9、提供免费培训

10、配有高压过滤器、服务提醒计时器、两侧控制位均配水平指示器

11、支腿：液压式伸缩支腿。

起重机性能参数

380°回转，齿轮齿条式，全液压。

1、转台结构

变截面等应力箱型框架结构，采用高强度钢全焊接。

2、液压系统

采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；

3、控制

常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。

4、回转机构

齿轮齿条式，全液压。

5、伸缩臂

伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和2节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-9.23米区间任意臂长长度。

6、安全装置

液压系统：液压平衡阀、液压溢流阀、液压双向锁；

7、吊钩

主钩：30吨级拉力钩

起重机参数

D、砝码部分

一、   砝码参数

1、砝码材质：铸铁

2、精度等级：M1

3、规格型号：1000kg/个

4、砝码编号：01号～20号

二、砝码数量

     砝码数量：12个

     砝码重量：1吨\个

     总计重量：12吨

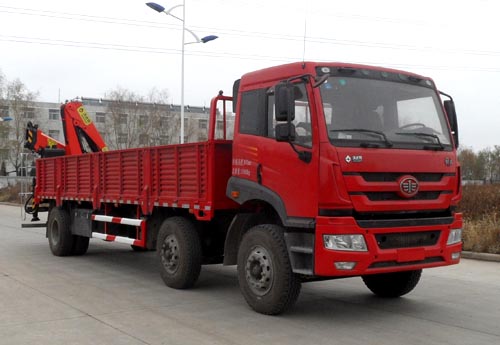

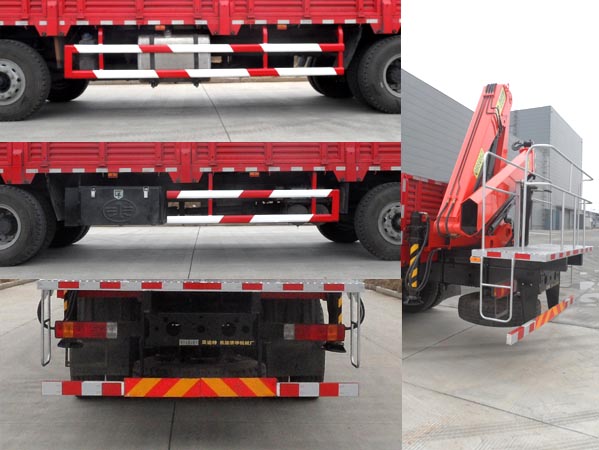

F、类似样式
