    三轴检衡车-日野三轴计量检衡车-日野计量检衡车BJQ5251JJH
    发表于:2014-11-01 分类:三轴计量检衡车 浏览次数: 来源于:原创

    BJQ5251JJH计量检衡车

    BJQ5251JJH 计量检衡车

    一、检衡车定义

       计量检衡车又称为检衡车,砝码检衡车,由底盘,砝码,砝码架,起重机,车箱等组成;计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式,利用专用装置实现砝码的机械化搬运,利用液力方式来模拟砝码进行静态检测,并可进行动态检测车辆载重衡器的移动式检测设备,该车在检测作业中方便快捷,而且精度特别高,使得公路计量检测变得更为轻松、高效,为收费站道口等部门的正常收费的高效工作提供必要保证.也进步提高了交通质量。

    二、计量检衡车组成:

    A、车体部分

      1、整车型号:BJQ5251JJH 计量检衡车

      2、柴油发动机:日野自动车株式会社 E13C UN 国四排放,功率≥304.2kW

      3、颜色:白色

      4、底盘:日野YC5330FS1ER4

      5、驱动形式:6*4驱动

      6、外形尺寸:9500X2500X3700 mm

      7、货箱尺寸:5900X1900X2400 mm

      8、轴距:4500+1410 mm

      9、总质量:25000kg

      10、整备质量:24870 kg

      11、驾驶室准乘人数:3

      12、轮胎规格:295/80R22.5

    B、车厢部分

      1、砝码架配置:每个1,圆型(或选装方型),砝码架高度要达到砝码高度的1/3,按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。

      2、车厢与车头为车辆出厂原装同色漆质

      3、车箱底部辅设≥4mm厚的防滑钢

      4、车厢横梁、纵梁连接为铆接结构

    C、起重机部分

      1、吊机后置,带操作平台

      2、折臂式PK15500,最大起重量≥7300kg,臂体为进口型材,一次成型六边形,焊缝仅一条

      3、回转角度:≥400°

      4、吊臂幅度≥10.1

      5、在吊臂伸展最长时,起重量≥1230 kg

      6、吊机配置要求:

       a.吊臂钢板为进口700高强度钢板

       b.油泵为进口知名品牌

       c.主要阀、锁件及硬管、接头为进口知名品牌

     7、吊钩及吊具(铁链式)与所配砝码起吊架必须匹配

     8、起重机产地:奥地利

    起重机性能参数

       400°回转,齿轮齿条式,全液压。

     1、转台结构

      变截面等应力箱型框架结构,采用高强度钢全焊接。

    2、液压系统

      采用柱塞泵泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理;

    3、控制

      常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

    4、回转机构

       齿轮齿条式,全液压。

    5、伸缩臂

      伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和3节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-10.1米区间任意臂长长度。

    6、安全装置

      液压系统:液压平衡阀、液压溢流阀、液压双向锁;

    7、吊钩

     起重机参数





    1、最大起重量(kg)





    7300(理论值)





    2、最大起重力矩(T.M



     14.6



    3、工作压力(bar



    285



    4、液压系统推荐流量(L/min





    25





    5、回转范围(度)





    400





    6、起重机自重(kg)





    1695



    7、起升性能参数





    幅度(m)



    4.5



    6.1



    8.0



    10.1

    起重质量(KG

    3040

    2140

    1570

    1230

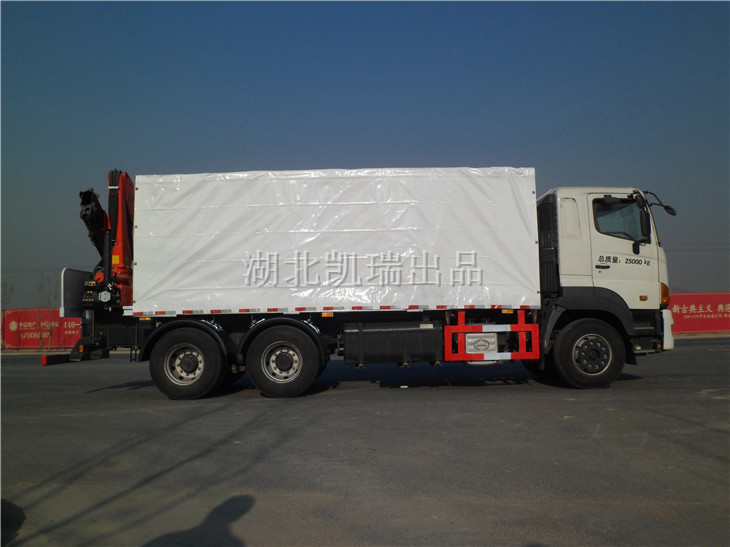

    BJQ5251JJH计量检衡车(右)

    BJQ5251JJH计量检衡车(右)

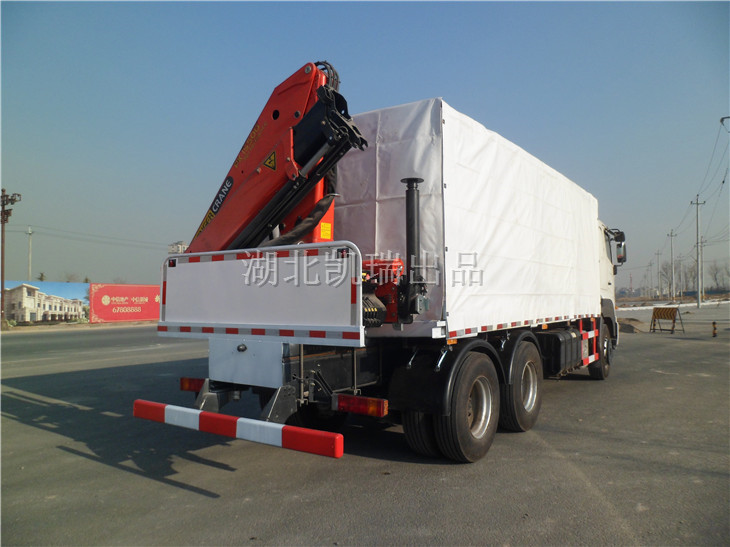

    BJQ5251JJH计量检衡车(左后)

    BJQ5251JJH计量检衡车(左后)

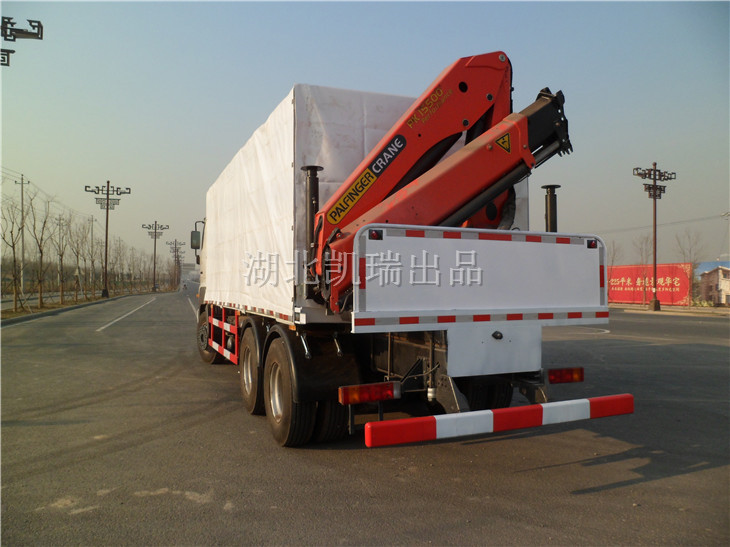

    BJQ5251JJH计量检衡车(右后)

    BJQ5251JJH计量检衡车(右后)

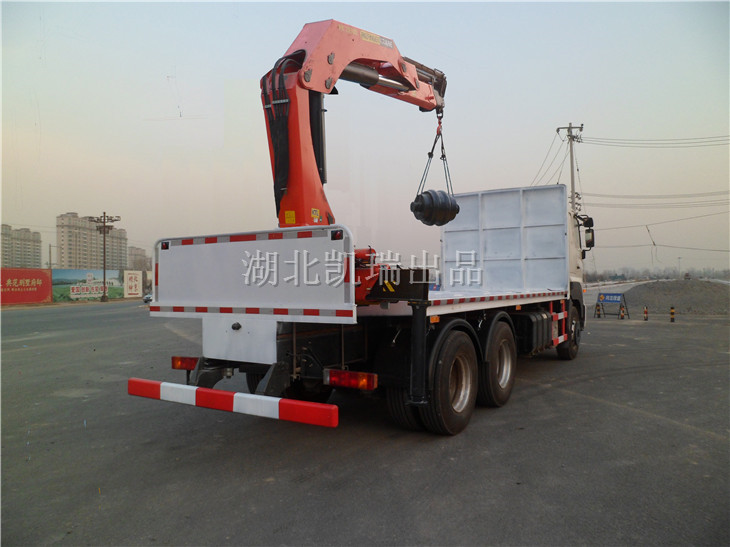

    BJQ5251JJH计量检衡车作业

    BJQ5251JJH计量检衡车作业
