- 天龙国五检衡车-天龙四轴国五检衡车-天龙国五计量检衡车DWJ5311JJH
- 发表于：2016-04-21 分类：四轴计量检衡车 浏览次数： 来源于：原创
DWJ5311JJH型计量检衡车

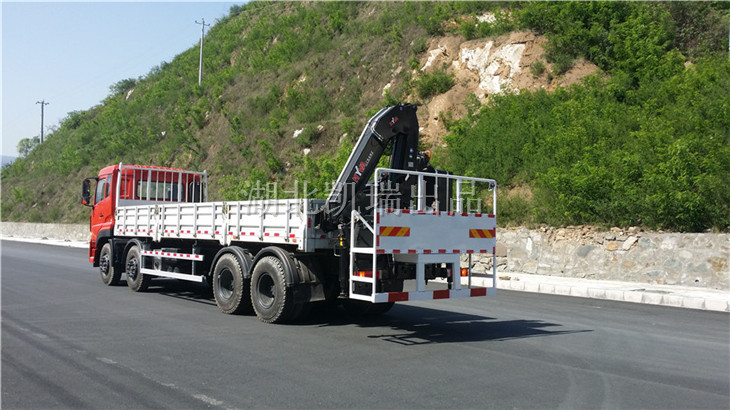

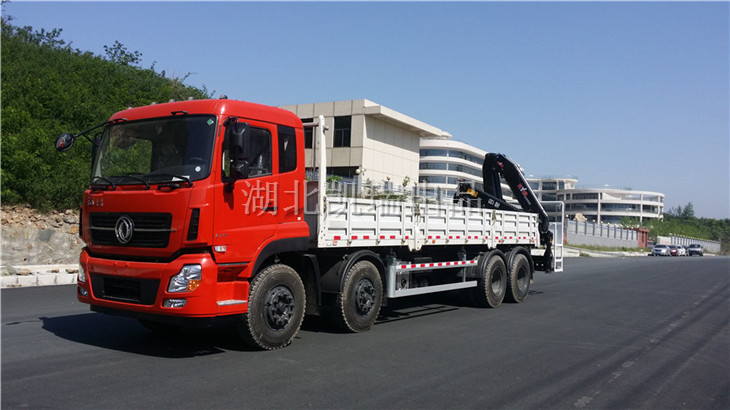

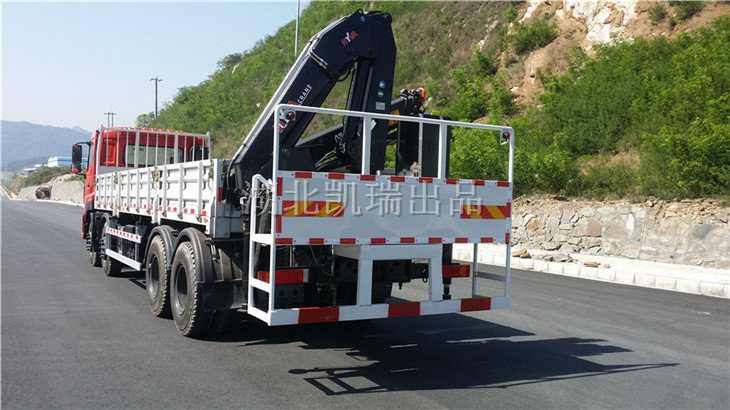

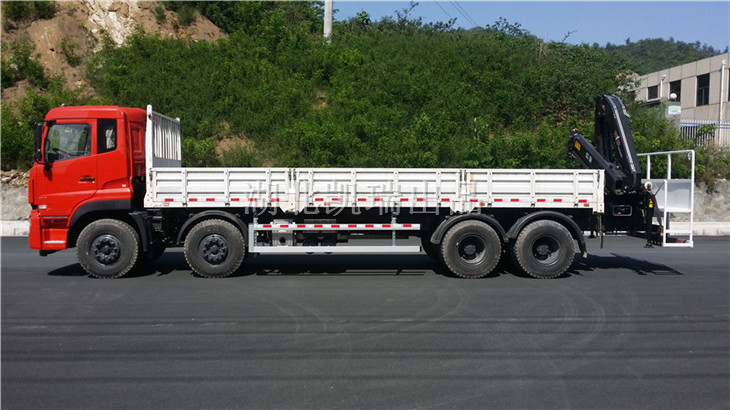

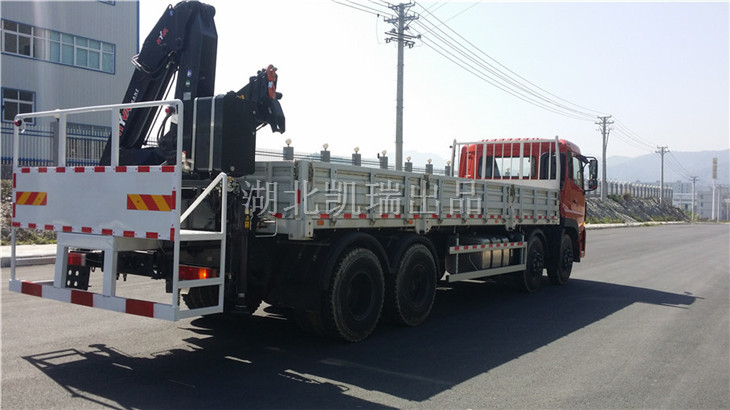

车辆外观
东风天龙D530 31吨计量检衡车由底盘,砝码,砝码架,起重机,车箱组成,车厢整体为红色，车箱底部辅设≥5mm厚的防滑钢；车厢横梁、纵梁连接为铆接结构。吊机后置，可加装操作平台，整体型副车架，配装工具箱、备胎架。
车辆底盘
本车采用东风商用车原装底盘，ISL9.5-315E40A国四315马力发动机，动力强劲，性能可靠，轴距1850+4600+1350MM，295/80R22.5轮胎，外形尺寸11900×2500×3850MM，带原厂ABS。
车辆上装
起重机为海沃HB120 E2型，最大起升载荷6000KG，臂体为进口型材，一次成型六边形，焊缝仅一条，吊臂钢板为700型高强度钢板，油泵为进口知名品牌，主要阀、锁件及硬管、接头为进口知名品牌。标配16个砝码，可根据客户需求增加。
工艺特点
1.转台结构，变截面等应力箱型框架结构，采用高强度钢全焊接。
2.液压系统，采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理。
3.控制，常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。
4.回转机构，齿轮齿条式，全液压。
5.伸缩臂，伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和2节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-7米区间任意臂长长度。
6.安全装置，液压系统：液压平衡阀、液压溢流阀、液压双向锁。
配置参数
|
【主要技术参数】 |
|
|||||||||
|
产品商标 |
汇斯诚 |
公告批次 |
公告正在开发-还未公布 |
|
||||||
|
产品名称 |
计量检衡车 |
产品型号 |
DWJ5311JJH型计量检衡车 |
|
||||||
|
总质量(Kg) |
31000 |
罐体容积(m3) |
|
|
||||||
|
额定载质量(Kg) |
|
外形尺寸(mm) |
11900,11500×2500×3850 |
|
||||||
|
整备质量(Kg) |
30870,30805 |
货厢尺寸(mm) |
- |
|
||||||
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
||||||
|
驾驶室准乘人数(人) |
2,3 |
载质量利用系数 |
|
|
||||||
|
接近角/离去角(°) |
28/12 |
前悬/后悬(mm) |
1460/2490,1460/2240,1460/2160, 1460/2970,1460/2720,1460/2640 |
|
||||||
|
轴数 |
4 |
轴距(mm) |
1850+4350+1350,1950+4250+1350, 1850+4350+1430,1950+4250+1430, 1850+4600+1350,1950+4500+1350, 1850+4600+1430,1950+4500+1430, 1950+4250+1300,1950+4500+1300, 2050+4400+1350,2050+4000+1350, 1850+4600+1400 |
|
||||||
|
轴荷(Kg) |
6500/6500/18000(并装双轴) |
最高车速(Km/h) |
90 |
|
||||||
|
其它 |
备注:1.主要用于技术监督局或计量检测所配备检测汽车衡器专用移动式计量检定车,砝码为 固定装置,砝码可以选择形状不同但总质量相同圆柱体,长方体,正方体,矩型等形状;2.侧防护 装置所用材料为铝材质,与车架螺栓连接,后下部防护装置所用材料为Q235,与车架焊接固定, 截面尺寸为:120×60×2400(mm),离地高470mm;3.选装不同的货箱栏板结构,选装后部操作平 台形式,选装支腿及工具箱位置;4.随底盘选装平顶驾驶室,高顶驾驶室顶部气喇叭为选装件, 选装灯具完全一样仅局部外观不同的驾驶室;5.选装起重机型号,最大起重载荷,自重分别为 PK15500,7100kg,2550kg;PK12000,6100kg,2430kg;PK23500,7350kg,2600kg;HIAB X-CLX178,6900kg,2650kg;HIAB111,6400kg,2250kg;HIAB144,6600kg,2450kg;,HIAB288,6600k g,2450kg;SQZ-6.3(QYS-6.3Z),6100kg,2430kg;SQZ-8(QYS-8Z),7100kg,2550kg;SQZ-12(QYS-1 2Z),7350kg,2600kg;HB120(HV147),6400kg,2250kg;HB150(HV197),6600kg,2450kg;HB250,690 0kg,2650kg;6.轴距与后悬对应关系(总长=前悬+轴距+后 悬):11900=1500+1850+4600+1350+2600=1500+1950+4500+1300+2650=1500+2050+4400+1350+2 600,11500=1500+1850+4600+1350+2200=1500+1950+4500+1300+2250=1500+2050+4400+1350+2 200;7.装有ABS,ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司;型 号:3631010-C2000;8.安装具有卫星定位功能的行驶记录仪. |
|
||||||||
|
【底盘技术参数】 |
|
|||||||||
|
底盘型号 |
DFL1311A10 |
底盘名称 |
载货汽车底盘 |
|
||||||
|
商标名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
|
||||||
|
外形尺寸(mm) |
11475,11100,11300,11590×2500×3030,3600,3690,3770,3100,3800 |
轮胎数 |
12 |
|
||||||
|
接近角/离去角(°) |
28/12,28/13 |
轮胎规格 |
11.00-20,11.00R20,295/80R22.5 |
|
||||||
|
钢板弹簧片数 |
9/9/10,8/8/10,3/3/4,9/9/- |
前轮距(mm) |
2040/2040,1960/1960 |
|
||||||
|
燃料种类 |
柴油 |
后轮距(mm) |
1860/1860 |
|
||||||
|
排放标准 |
GB3847-2005,GB17691-2005国Ⅳ |
|
||||||||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
||||||
|
ISDe270 40 ISLe270 40 ISLe292 40 ISLe315 40 ISC8.3-270E40A ISC8.3-292E40A dCi320-40 ISL9.5-315E40A YC6L280-42 YC6L310-42 ISL9.5-340E40A DDi75S270-40 DDi75S292-40 ISL9.5-292E40A DDi75S315-40 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风商用车有限公司 |
6700 8900 8900 8900 8300 8300 11120 9460 8424 8424 9460 7530 7530 9460 7530 |
198 199 215 231.5 198 215 236 232 206 228 251 199 215 215 232 |
|
||||||
