    五十铃检衡车-五十铃四轴检衡车-DWJ53110JJH型计量检衡车
    发表于:2016-02-16 分类:四轴计量检衡车 浏览次数: 来源于:原创

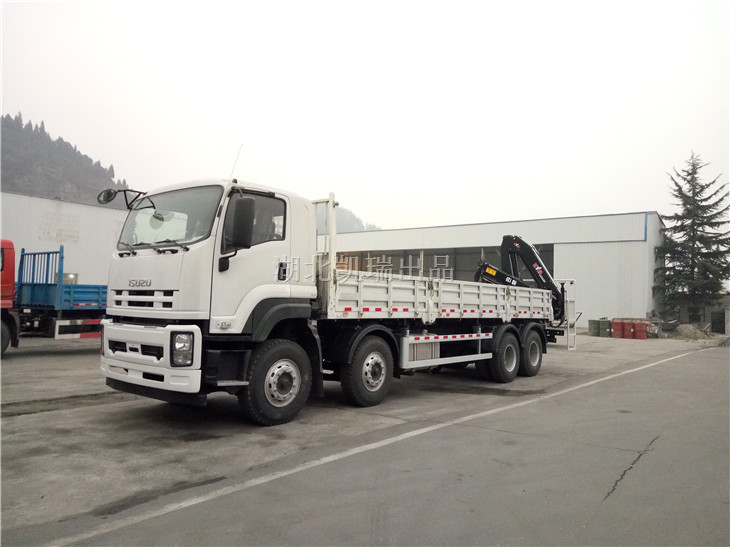

     DWJ5310JJH型计量检衡车(左前)

    DWJ5310JJH型计量检衡车

    1车辆外观

       五十铃VC46 31吨计量检衡车由底盘,砝码,砝码架,起重机,车箱组成,车厢整体为白色,车箱底部辅设≥5mm厚的防滑钢;车厢横梁、纵梁连接为铆接结构。吊机后置,可加装操作平台,整体型副车架,配装工具箱、备胎架。

    2车辆底盘

       本车采用庆铃五十铃原装底盘,6UZ1-TCG40国五340马力发动机,动力强劲,性能可靠,轴距1850+4615+1300MM295/80R22.5轮胎,外形尺寸12000×2500×3650MM,带原厂ABS

    3车辆上装

        起重机为海沃HB120 E2型,最大起升载荷6000KG,臂体为进口型材,一次成型六边形,焊缝仅一条,吊臂钢板为700型高强度钢板,油泵为进口知名品牌,主要阀、锁件及硬管、接头为进口知名品牌。标配16个砝码,可根据客户需求增加。

    4工艺特点

       1.转台结构,变截面等应力箱型框架结构,采用高强度钢全焊接。

       2.液压系统,采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理。

       3.控制,常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

       4.回转机构,齿轮齿条式,全液压。

       5.伸缩臂,伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和2节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-7米区间任意臂长长度。

       6.安全装置,液压系统:液压平衡阀、液压溢流阀、液压双向锁。

    配置参数

    【主要技术参数】

    产品商标

    汇斯诚牌

    公告批次

    -

    产品名称

    计量检衡车

    产品型号

    DWJ5310JJH型计量检衡车

    总质量(Kg)

    31000

    罐体容积(m3)



    额定载质量(Kg)



    外形尺寸(mm)

    12000×2500×3650

    整备质量(Kg)

    30805

    货厢尺寸(mm)

    ××

    额定载客()



    准拖挂车总质量(Kg)



    驾驶室准乘人数()

    3

    载质量利用系数



    接近角/离去角(°)

    17/14

    前悬/后悬(mm)

    1370/2000

    轴数

    4

    轴距(mm)

    1850+4615+1300

    轴荷(Kg)

    6500/6500/18000(并装双轴)

    最高车速(Km/h)

    102

    其它

    备注:1.主要用于技术监督局或计量检测所配备检测汽车衡器专用移动式计量检定车,砝码

    为固定装置,砝码可以选择形状不同但总质量相同圆柱体,长方体,正方体,矩型等形状; 2.

    侧防护装置所用材料为铝材质,与车架螺栓连接。后下部防护装置所用材料为Q235,与车架

    焊接固定,截面尺寸为:120×60×2400(mm),离地高470mm3.选装不同的货箱栏板结构,

    装后部操作平台形式,选装支腿及工具箱位置;4.选装起重机型号,最大起重载荷,自重分别

    PK15500,7100kg,2550kg;PK12000,6100kg,2430kg;PK23500,7350kg,2600kg;HIAB

    X-CLX178,6900kg,2650kg;HIAB111,6400kg,2250kg;HIAB144,6600kg,2450kg;,HIAB288,66

    00kg,2450kg;SQZ-6.3(QYS-6.3Z),6100kg,2430kg;SQZ-8(QYS-8Z),7100kg,2550kg;SQZ-12

    (QYS-12Z),7350kg,2600kg;HB120(HV147),6400kg,2250kg;HB150(HV197),6600kg,2450kg;

    HB250,6900kg,2650kg5.装有ABSABS型号:APG3550500H1,ABS生产企业:浙江亚太机电

    股份有限公司,6.安装具有卫星定位功能的行车记录仪;

    【底盘技术参数】

    底盘型号

    QL1310UVCHY

    底盘名称

    载货汽车底盘

    商标名称

    五十铃牌

    生产企业

    庆铃汽车股份有限公司

    外形尺寸(mm)

    11745×2490×3025

    轮胎数

    12

    接近角/离去角(°)

    17/10

    轮胎规格

    11.00-20 18PR,11.00R20 16PR,295/80R22.5 18PR

    钢板弹簧片数

    7/7/11

    前轮距(mm)

    2060/2060

    燃料种类

    柴油

    后轮距(mm)

    1855/1855

    排放标准

    GB17691-2005(国Ⅳ),GB3847-2005

    发动机型号

    发动机生产企业

    排量(ml)

    功率(Kw)

    6UZ1-TCG40

    庆铃五十铃(重庆)发动机有限公司

    9839

    257

     五十铃检衡车-五十铃四轴检衡车-DWJ53110JJH型计量检衡车

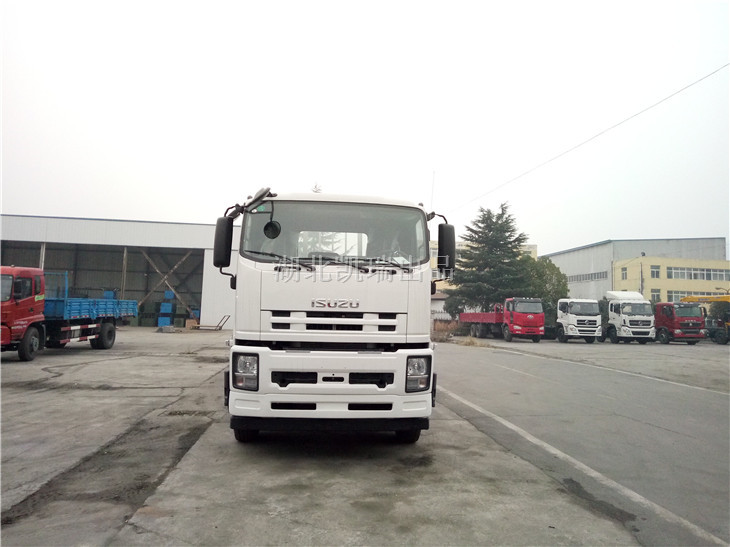

     DWJ5310JJH型计量检衡车(正前)

    DWJ5310JJH型计量检衡车(正前)

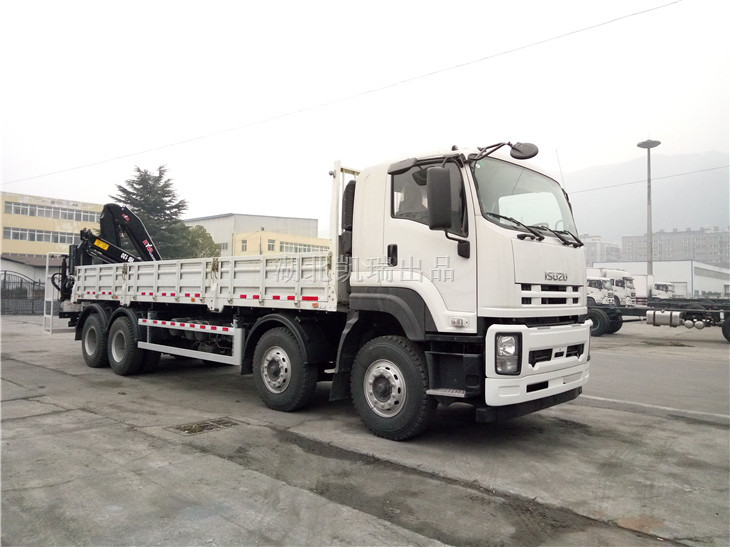

    DWJ5310JJH型计量检衡车(右前)

    DWJ5310JJH型计量检衡车(右前)

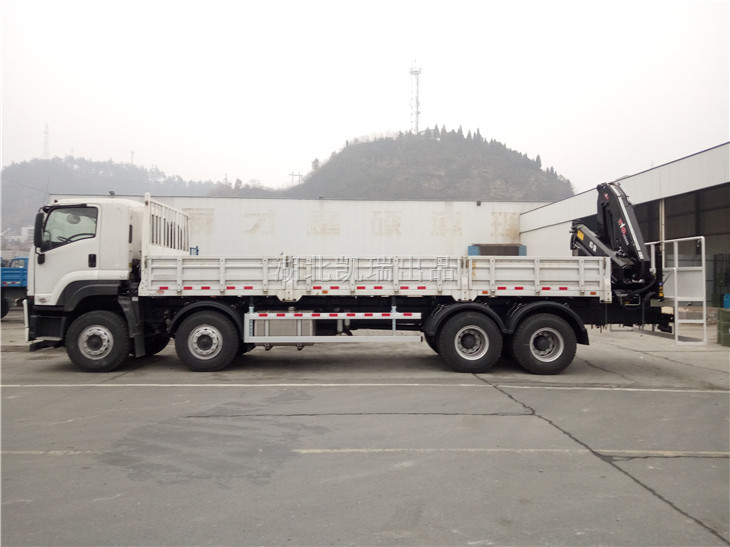

    DWJ5310JJH型计量检衡车(左)

    DWJ5310JJH型计量检衡车(左)

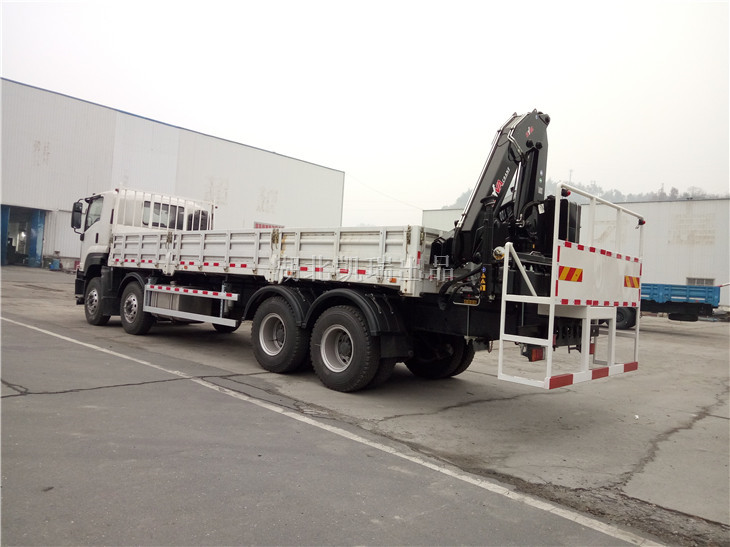

    DWJ5310JJH型计量检衡车(左后)

    DWJ5310JJH型计量检衡车(左后)

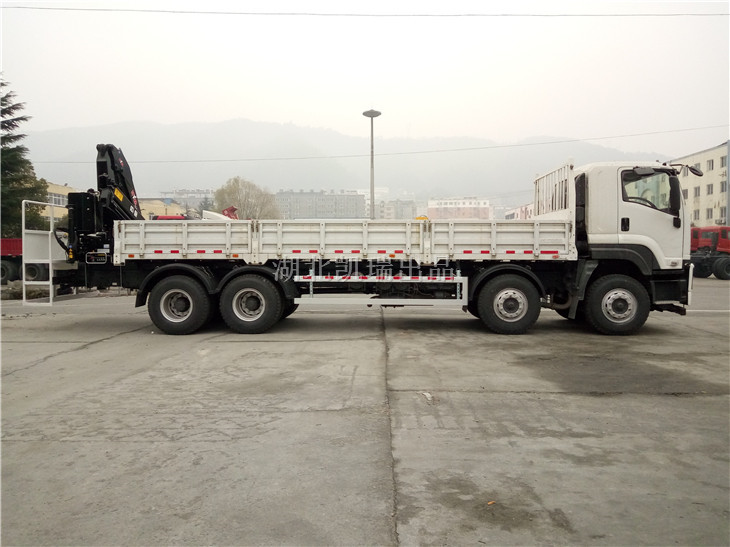

    DWJ5310JJH型计量检衡车(右)

    DWJ5310JJH型计量检衡车(右)

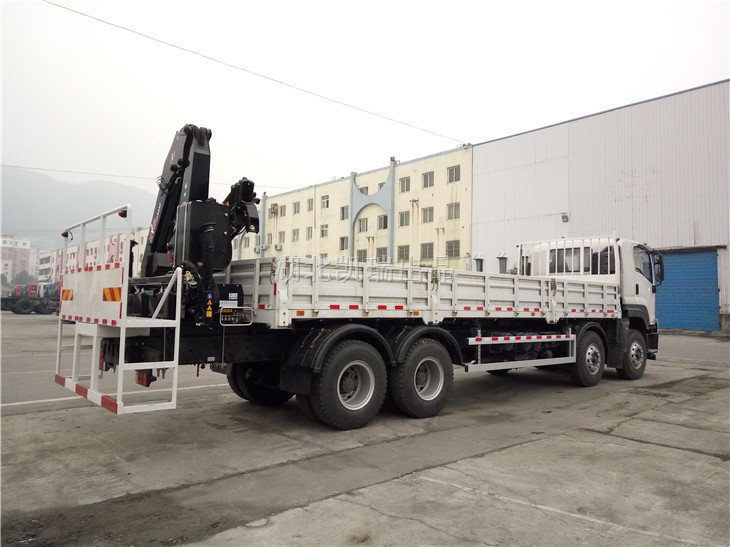

    DWJ5310JJH型计量检衡车(右后)

    DWJ5310JJH型计量检衡车(右后)

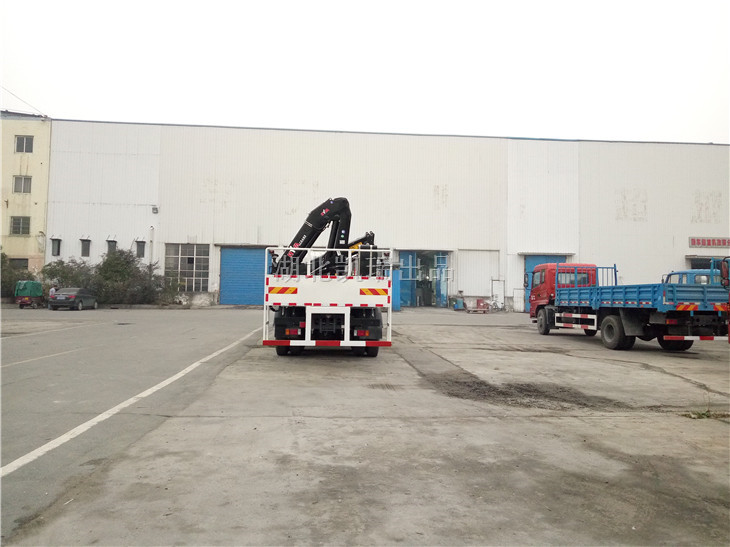

    DWJ5310JJH型计量检衡车(正后)

     DWJ5310JJH型计量检衡车(正后)
