    希尔博检衡车-希尔博计量检衡车-进口奔驰计量检衡车BJQ5311JJH
    发表于:2014-10-31 分类:四轴计量检衡车 浏览次数: 来源于:原创



     BJQ5311JJH计量检衡车

    环达牌BJQ5311JJH计量检衡车

    一、检衡车定义

        计量检衡车又称为检衡车,砝码检衡车,由底盘,砝码,砝码架,起重机,车箱等组成;计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式,利用专用装置实现砝码的机械化搬运,利用液力方式来模拟砝码进行静态检测,并可进行动态检测车辆载重衡器的移动式检测设备,该车在检测作业中方便快捷,而且精度特别高,使得公路计量检测变得更为轻松、高效,为收费站道口等部门的正常收费的高效工作提供必要保证.也进步提高了交通质量。

       计量检衡车是特种车辆,是技术监督部门的检测地磅使用的执法装备,可用于大型静态衡器及高速公路动态衡器的现场检定;具有高效快捷,精准度高等特点,为提高交通质量提供有力的技术支持!

    二、计量检衡车组成:

    A、车体部分

      1、整车型号:BJQ5311JJH计量检衡车

      2、柴油发动机:戴姆勒股份公司 OM501LA.III/17  国四排放,功率300kW

      3、颜色:白色

      4、底盘:戴姆勒股份公司 Actros 4141

      5、驱动形式:8*4驱动

      6、外形尺寸:11410X2500X3620 mm

      7、货箱尺寸:7100X600X2340 mm

      8、轴距:1700+4600+1350 mm

      9、总质量:31000kg

      10、整备质量:30870kg

      11、驾驶室准乘人数:2

      12、轮胎规格:315/80R22.5 16PR

    B、车厢部分

      1、砝码架配置:每个1,园型,砝码架高度要达到砝码高度的1/3,按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。

      2、车厢与车头为车辆出厂原装同色漆质。

      3、车箱底部辅设≥4mm厚的防滑钢。

      4、车厢横梁、纵梁连接为铆接结构。

    C、起重机部分

      1、吊机后置,带操作平台

      2、折臂式HIAB166-XS,最大起重量6300kg,臂体为进口型材,一次成型六边形,焊缝仅一条

      3、回转角度:420°

      4、吊臂幅度9.23

      5、在吊臂伸展最长时,起重量1390 kg

      6、吊机配置要求:

       a.吊臂钢板为进口700高强度钢板

       b.油泵为进口知名品牌

       c.主要阀、锁件及硬管、接头为进口知名品牌

      7、吊钩及吊具(铁链式)与所配砝码起吊架必须匹配

      8、起重机产地:芬兰

    起重机性能参数

       420°回转,齿轮齿条式,全液压。

    1、转台结构

      变截面等应力箱型框架结构,采用高强度钢全焊接。

    2、液压系统

       采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理;

    3、控制

       常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

    4、回转机构

       齿轮齿条式,全液压。

    5、伸缩臂

        伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和3节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-9.23米区间任意臂长长度。

    6、安全装置

      液压系统:液压平衡阀、液压溢流阀、液压双向锁;

    7、吊钩

    起重机参数



    1、最大起重量(kg)

    7300(理论值)

    2、最大起重力矩(T.M

    14.9



    3、工作压力(bar



    285



    4、液压系统推荐流量(L/min





    25





    5、回转范围(度)





    420





    6、起重机自重(kg)





    1795



    7、起升性能参数



    幅度(m)



    2.34



    5.73



    7.43



    9.23

    起重质量(KG

    5825

    2250

    1715

    1390



    D、砝码部分

       一、砝码参数

          M1等级

     二、砝码数量

        砝码数量:14个

       砝码重量:1\

       总计重量:14吨

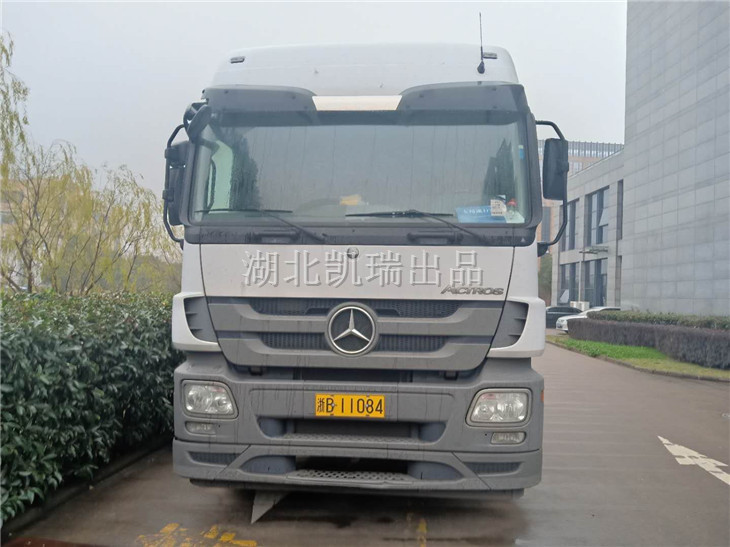

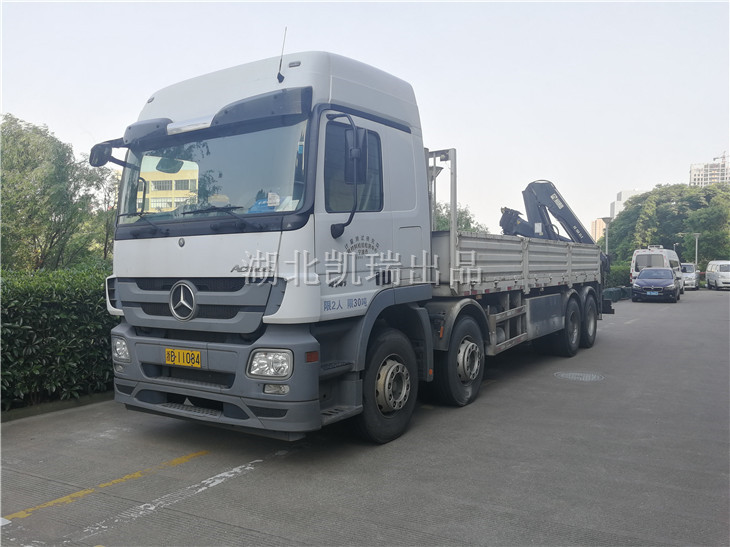

    BJQ5311JJH计量检衡车(正前)

    BJQ5311JJH计量检衡车(正前)

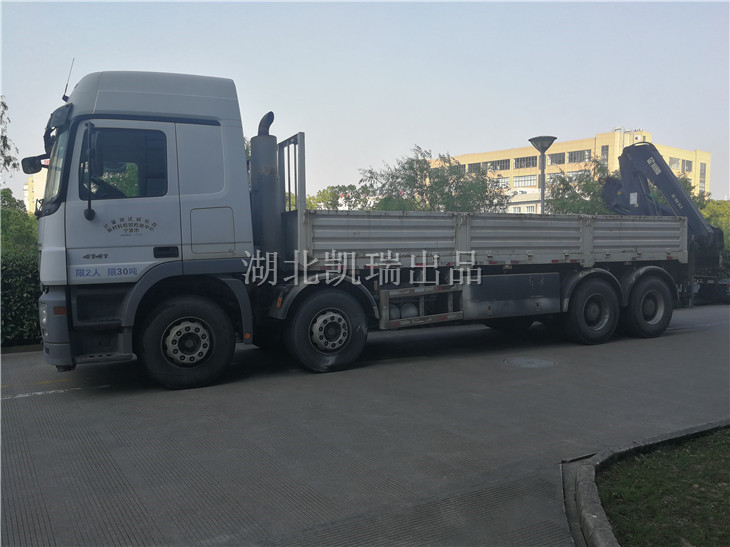

    BJQ5311JJH计量检衡车(左)

    BJQ5311JJH计量检衡车(左)

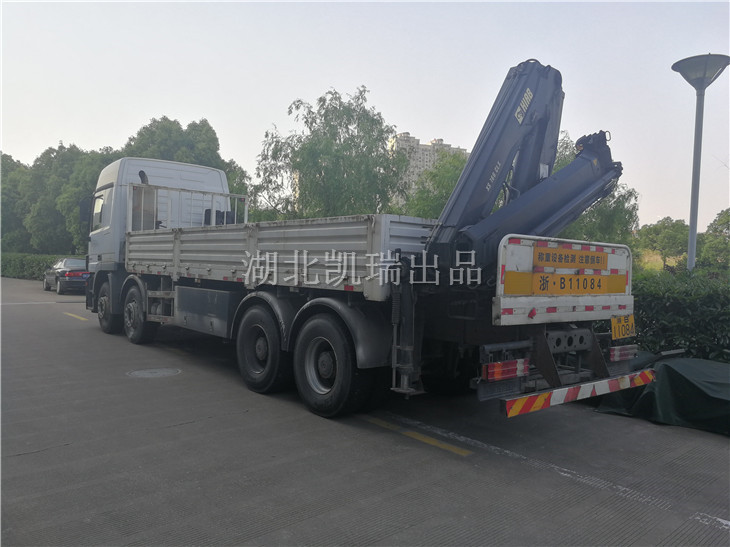

    BJQ5311JJH计量检衡车(左后)

    BJQ5311JJH计量检衡车(左后)

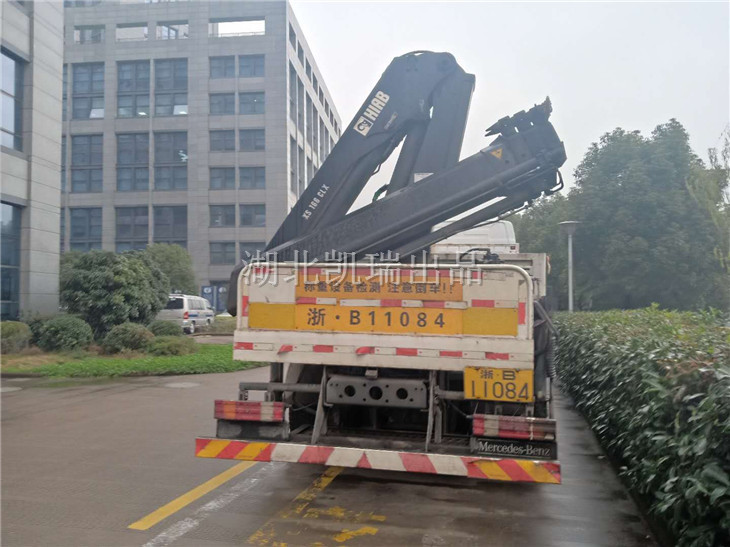

    BJQ5311JJH计量检衡车(正后)

    BJQ5311JJH计量检衡车(正后)
