    【推荐】检衡车-中国重汽16吨检衡车-重汽四轴计量检衡车-BJQ5316JJH计量检衡车
    发表于:2014-10-31 分类:四轴计量检衡车 浏览次数: 来源于:原创

     BJQ5316JJH计量检衡车

     BJQ5316JJH计量检衡车

    一、检衡车定义

         计量检衡车又称为检衡车,砝码检衡车,由底盘,砝码,砝码架,起重机,车箱等组成;计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式,利用专用装置实现砝码的机械化搬运,利用液力方式来模拟砝码进行静态检测,并可进行动态检测车辆载重衡器的移动式检测设备,该车在检测作业中方便快捷,而且精度特别高,使得公路计量检测变得更为轻松、高效,为收费站道口等部门的正常收费的高效工作提供必要保证.也进步提高了交通质量。

           计量检衡车是特种车辆,是技术监督部门的检测地磅使用的执法装备,可用于大型静态衡器及高速公路动态衡器的现场检定;具有高效快捷,精准度高等特点,为提高交通质量提供有力的技术支持!

    二、计量检衡车组成:

      A、车体部分

       1、整车型号:BJQ5316JJH 计量检衡车

       2、柴油发动机



    发动机型号

    发动机生产企业

    发动机商标

    排量

    功率

    MC11.32-40
    MC11.36-40
    MC11.40-40

    中国重型汽车集团有限公司
    中国重型汽车集团有限公司
    中国重型汽车集团有限公司



    10518
    10518
    10518

    238
    268
    297



      3、颜色:黄色

      4、底盘:中国重型汽车集团有限公司 ZZ1317N466MD1B

      5、驱动形式:8*4驱动

      6、外形尺寸:12000×2500×3750mm

      7、货箱尺寸:7500×2300×600,800mm

      8、轴距:1950+3800+1400,1950+3825+1350,1950+4600+1400,1950+4625+1350mm

      9、总质量:31000kg

      10、整备质量:30805kg

      11、驾驶室准乘人数:3

      12、轮胎规格:11.00-20,11.00R20,12.00-20 16PR,12.00R20 16PR,12R22.5,295/80R22.5,315/80R22.5 16PR

    B、车厢部分

      1、砝码架配置:每个1,圆型(或选择方形),砝码架高度要达到砝码高度的1/3,按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。

      2、车厢与车头为车辆出厂原装同色漆质

      3、车箱底部辅设≥4mm厚的防滑钢

      4、车厢横梁、纵梁连接为铆接结构

    C、起重机部分

      1、吊机后置,带操作平台

      2、折臂式PK15500,最大起重量7300kg,臂体为进口型材,一次成型六边形,焊缝仅一条

      3、回转角度:400°

      4、吊臂幅度10.1

      5、在吊臂伸展最长时,起重量1230 kg

      6、吊机配置要求:

       a.吊臂钢板为进口700高强度钢板

       b.油泵为进口知名品牌

       c.主要阀、锁件及硬管、接头为进口知名品牌

     7、吊钩及吊具(铁链式)与所配砝码起吊架必须匹配

     8、起重机产地:奥地利

    起重机性能参数

       400°回转,齿轮齿条式,全液压。

     1、转台结构

      变截面等应力箱型框架结构,采用高强度钢全焊接。

    2、液压系统

      采用柱塞泵泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理;

    3、控制

      常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

    4、回转机构

       齿轮齿条式,全液压。

    5、伸缩臂

      伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和3节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-10.1米区间任意臂长长度。

    6、安全装置

      液压系统:液压平衡阀、液压溢流阀、液压双向锁;

    7、吊钩

     起重机参数





    1、最大起重量(kg)





    7300(理论值)





    2、最大起重力矩(T.M



     14.6



    3、工作压力(bar



    285



    4、液压系统推荐流量(L/min





    25





    5、回转范围(度)





    4000





    6、起重机自重(kg)





    1695



    7、起升性能参数





    幅度(m)



    4.5



    6.1



    8.0



    10.1

    起重质量(KG

    3040

    2140

    1570

    1230







    D、砝码部分

      一、砝码等级

        M1等级

      二、砝码数量

       砝码数量:14

       砝码重量:1\

       总计重量:14

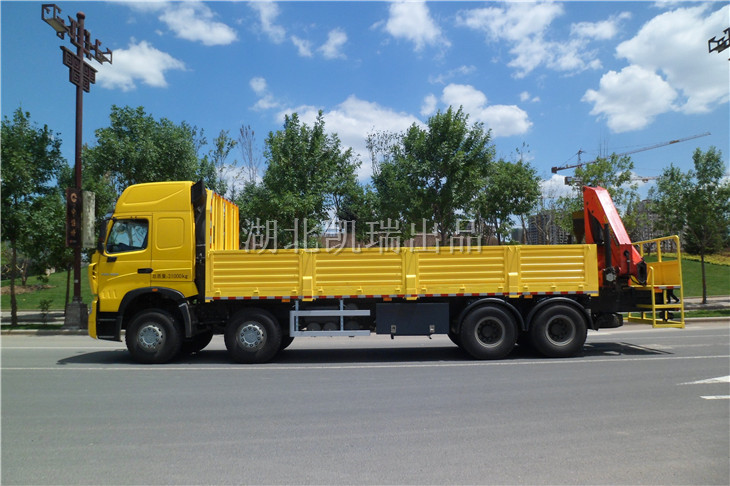

     BJQ5316JJH计量检衡车(左)

    BJQ5316JJH计量检衡车(左)

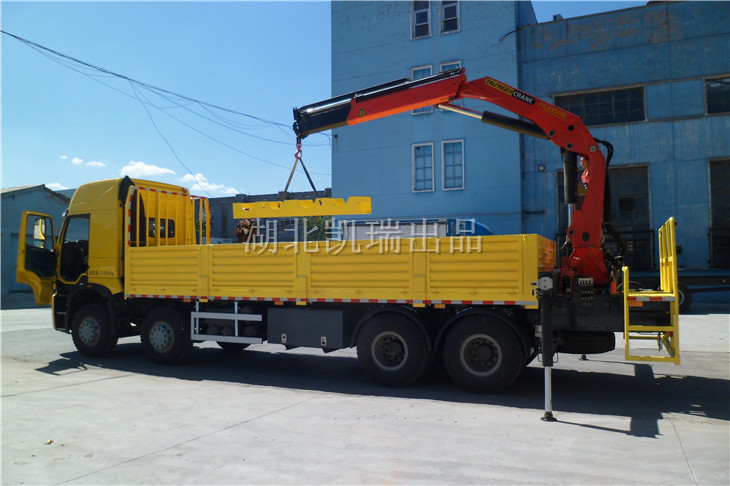

    BJQ5316JJH计量检衡车(吊重)

    BJQ5316JJH计量检衡车(吊重)

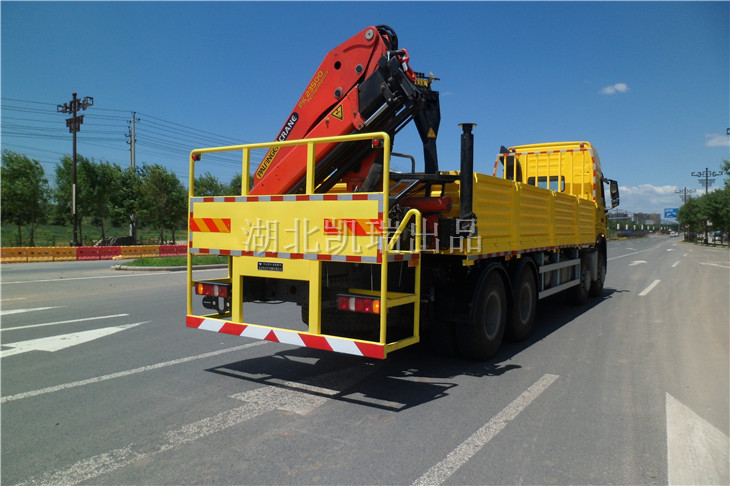

    BJQ5316JJH计量检衡车(右后)

    BJQ5316JJH计量检衡车(右后)



    了解计量检衡车原理请点击:http://www.dfczm.com/tech-info/348.html

    更多产品信息请点击

    日野四轴计量检衡车:http://www.dfczm.com/jljhc/1182.html
