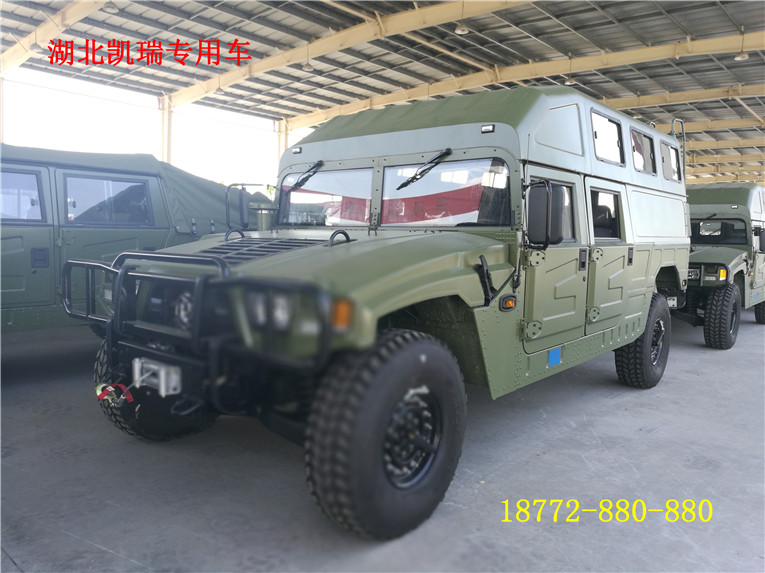

东风猛士10人运兵车

结构形式

   驱动形式                         4*4

   车身型式                         非承载式、长头、厢式、硬顶

   乘员人数                         10

尺寸参数

   外形尺寸（长*宽*高）mm           5395*2350*2422

   轴距  mm                         3800

   前悬/后悬mm                      677/918

   接近角/离去角（°）                56/45

   通过角（°）                       27

质量参数

   总质量kg                           6000

   最大装载质量kg                     1750

   最多前应质量kg                     2000

   轴荷（空/满）kg                     2110/2600*2140/3400

性能参数

   额定功率/转速kw/r/min              147/2700

   最大扭矩N.m/r/min                  570/1200-1800

   最高车速km/h                       120

   最低稳定车速km/h                     3

   最大爬坡度%                          60

   爬坡能力%                            40

   最小离地间隙mm                      400

   最小转弯半径m                        8.5

   最大垂直越障高度mm                  450

   最大越壕宽度mm                      700

   最大涉水深度mm                      750

   百公里油耗L                          18

   最大续驶里程km                       600

主要总成

    发动机      东风康明斯

                ISDe200电控四缸增压中冷柴油机

    变速器       手动五档变速器，装有同步器

                 五档为超速档，远距离软轴操纵

    分动器       全时四轴驱动链传动分动器，铝合金壳体，高低两档

                带轴间差速器和差速锁

     轮胎         305/80R18

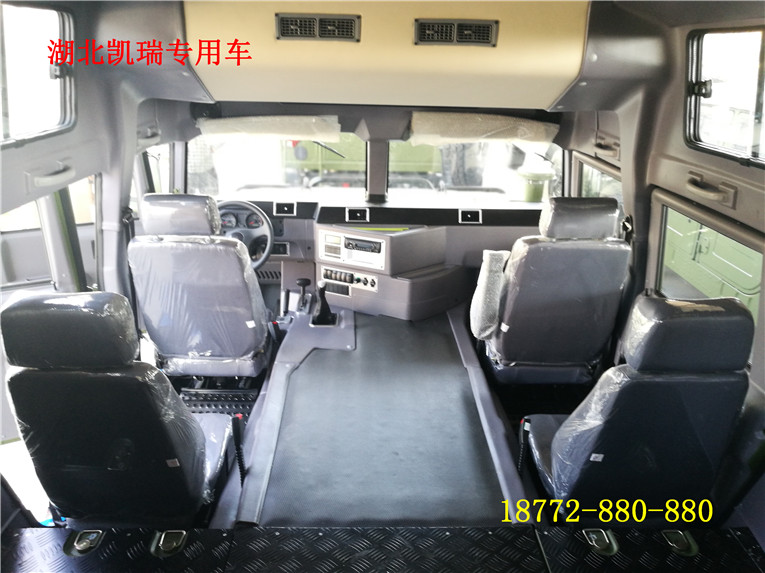

东风猛士森林消防运兵车整体布置图

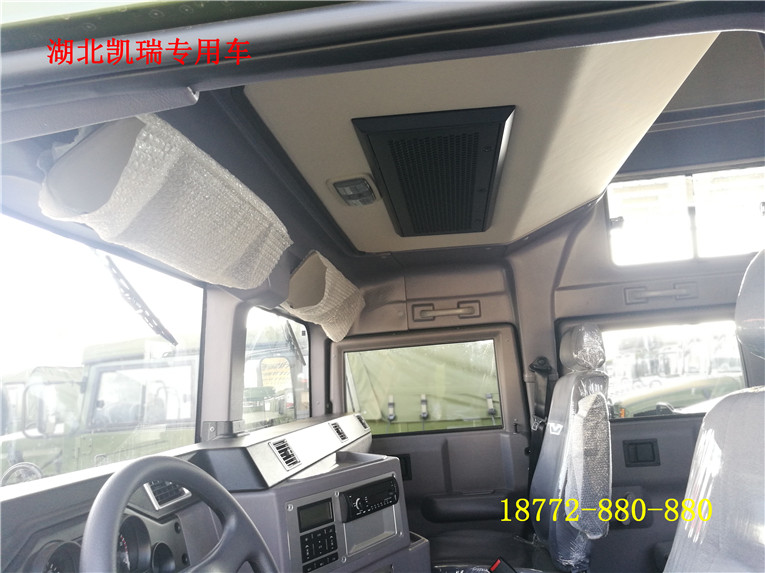

东风猛士10人运兵车顶置空调

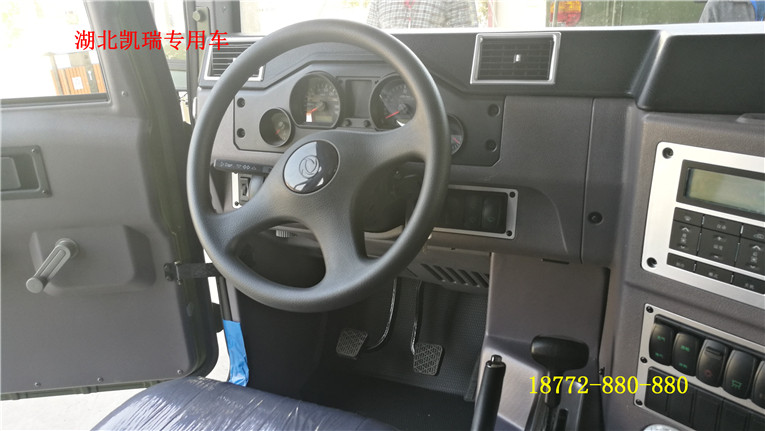

东风猛士森林消防运兵车仪表台

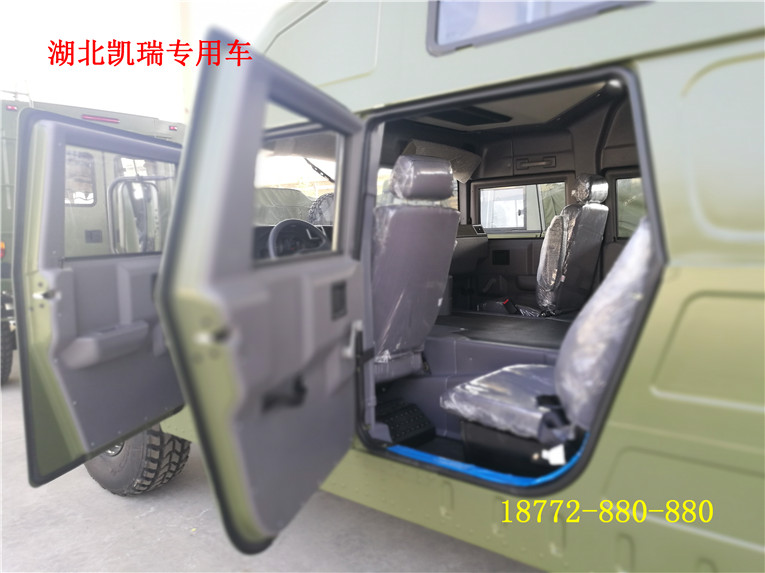

东风猛士运兵车车门开启角度

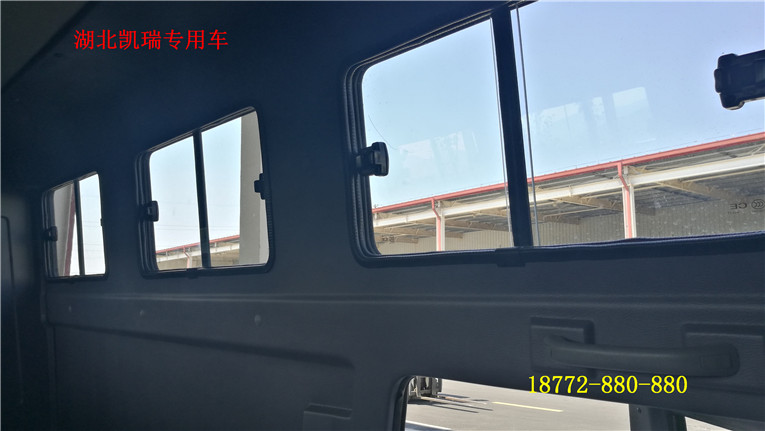

东风猛士运兵车厢体内悬窗

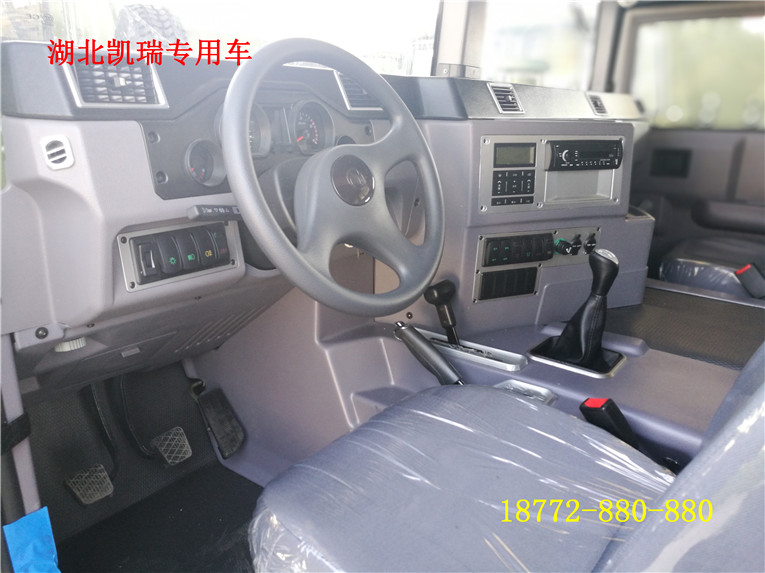

东风猛士森林消防运兵车中控台

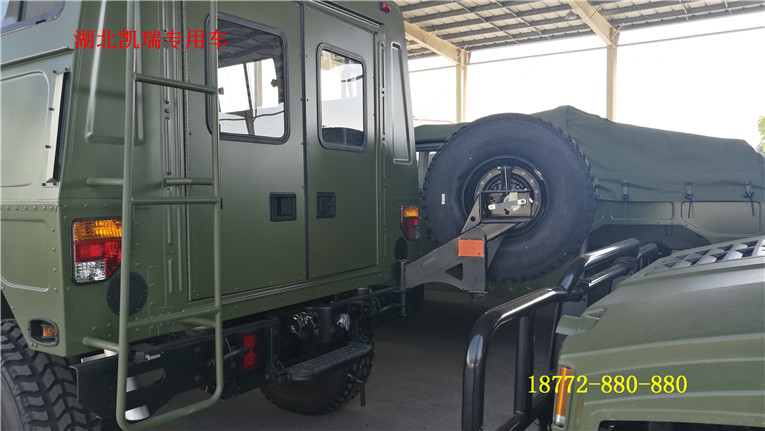

东风猛士运兵车后蹬车梯
