    厢式计量检衡车伸缩板式技术方案
    发表于:2020-09-20    分类:技术支持   浏览次数:   来源于:原创

         厢式计量检衡车一般由底盘、叉车、车厢、砝码、砝码定位装置等几部分组成,总质量由于底盘轴数不同又分为26吨或32吨,厢体结构不同,又可分为飞翼式、平开门、卷帘门式,可以选用合力牌3.5吨叉车,现简单介绍如下。

             厢式检衡车系统技术参数发展现状主要由三种技术流派组成:折叠尾板式、伸缩尾板式、斜拉尾板式,现在着重介绍伸缩尾板式厢式计量检衡车,是由固定板和伸缩尾板组成,固定板为厢式车尾门,伸缩板主要是为了增加尾板长度,减少斜坡,可以保证叉车正常上下车辆。

           伸缩尾板安装于车厢后部,尾板的翻转由两个液压杆组成的液压系统整体驱动,液压尾板内带有两根伸缩缸,保证尾板的伸缩,且尾板与地面接触部分带有刚性支撑装置,叉车通过该装置上下车辆,车辆运行时锁紧在车厢内,在工作完成后,为保证安全,整个装卸系统紧锁在检衡车上。主要技术参数如下:

       1.液压系统额定工作压力(Mpa          20

       2.装卸时间(s                     600

       3.最大承载重量(kg                          5000

       4.材料材质:高强度钢板;外面为树脂材料(或瓦楞板),整体具备防水;

       5.操作方式:有线(无线)遥控操作;

       6.支撑装置:带有液压伸支撑装置;

       7.带有工作警示灯,整体照明装置,整体式安装架;

       8.配装有叉车固定装置及锁紧装置,保证叉车随车运行安全;

       9.车厢尾部车门为伸缩式液压尾板设计,尾板平面为防滑式钢板,保证叉车上下有足够摩擦力;尾板为两段,一段为车厢门,一段为伸缩延长段,降低坡度;

       10.原理图及展示图

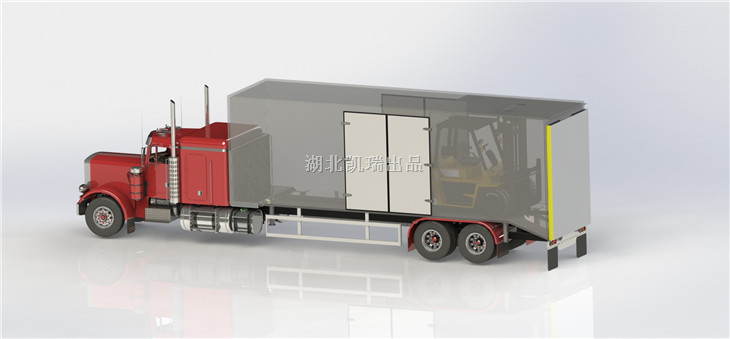

     伸缩板式检衡车整体行驶图

    伸缩板式检衡车整体行驶图

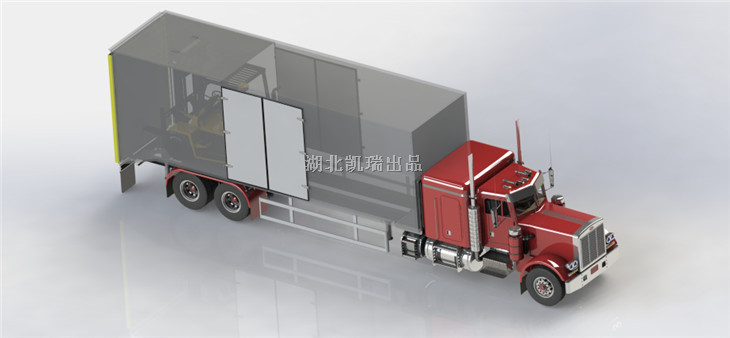

    伸缩板式计量检衡车外观

    伸缩板式计量检衡车外观



    叉车由检衡车伸缩板上开下

    叉车由检衡车伸缩板上开下



    伸缩式检衡车尾板演示图

    伸缩式检衡车尾板演示图





    更多技术信息

            厢式计量检衡车三种技术方案http://www.dfczm.com/tech-info/465.html
