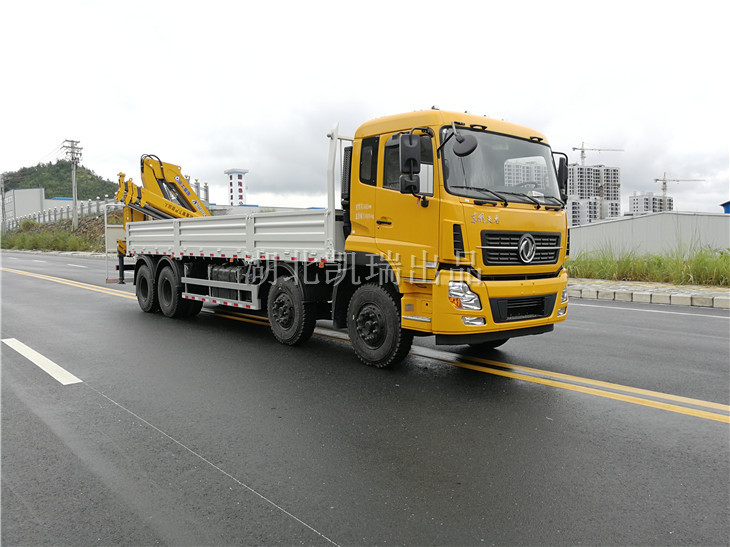

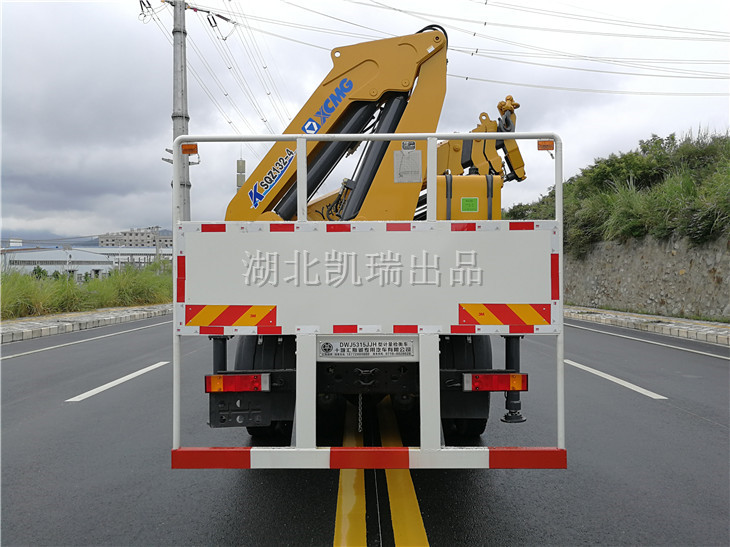

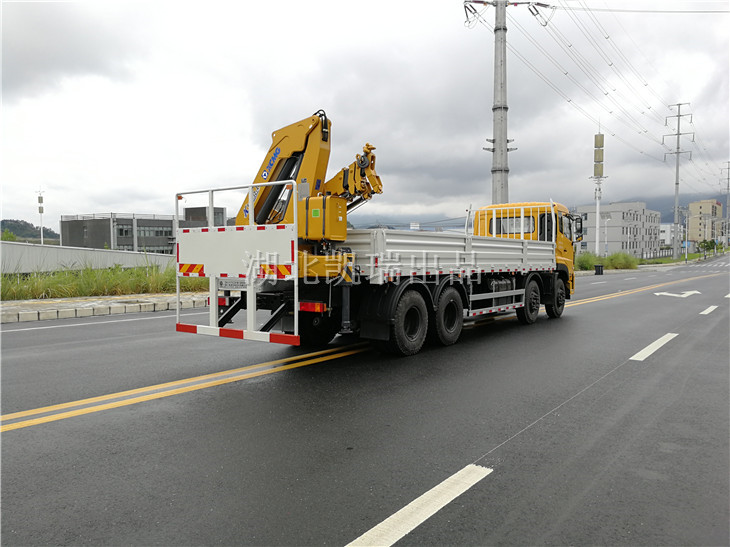

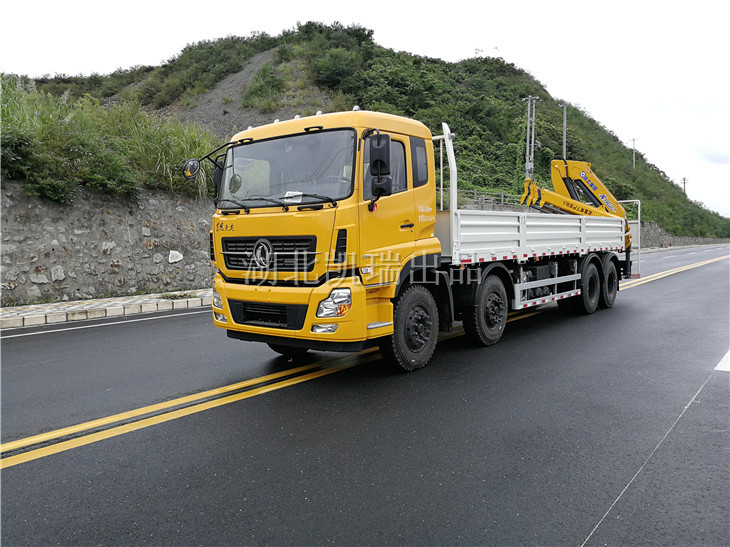

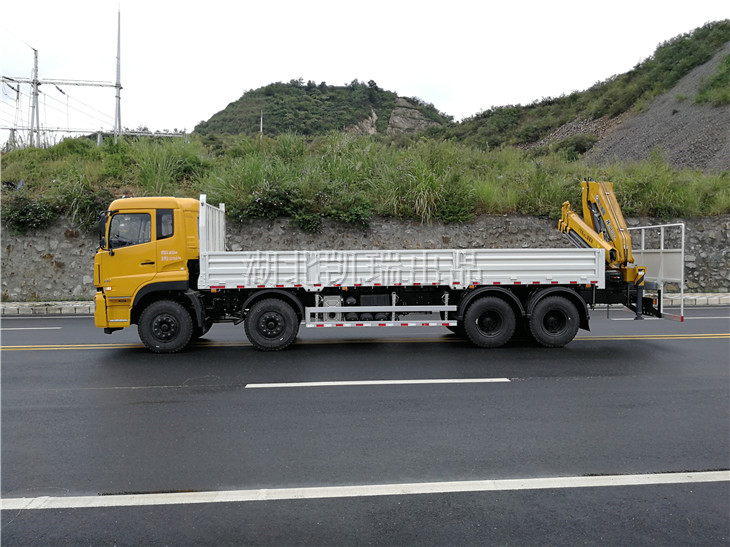

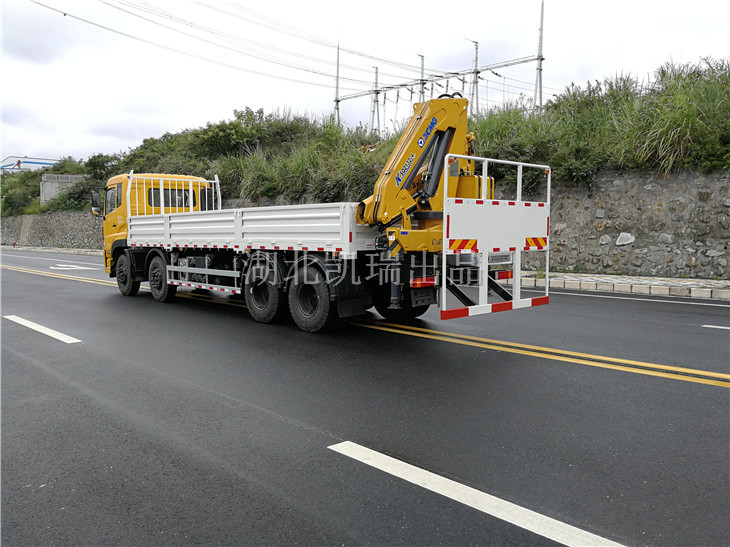

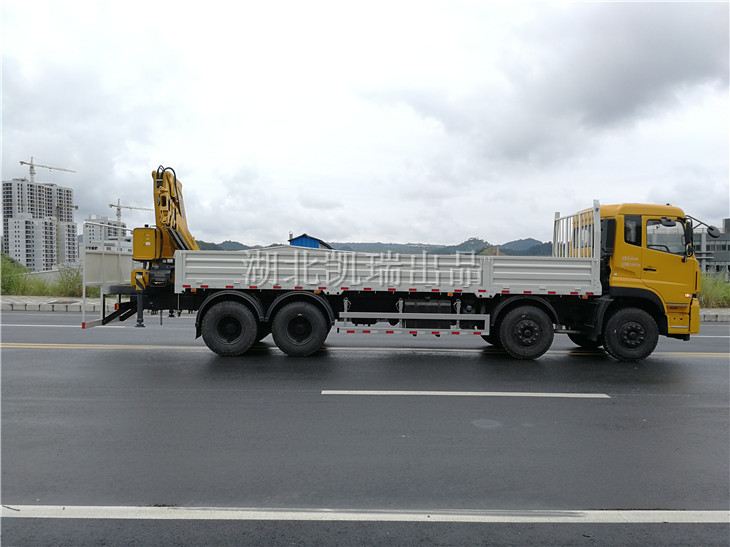

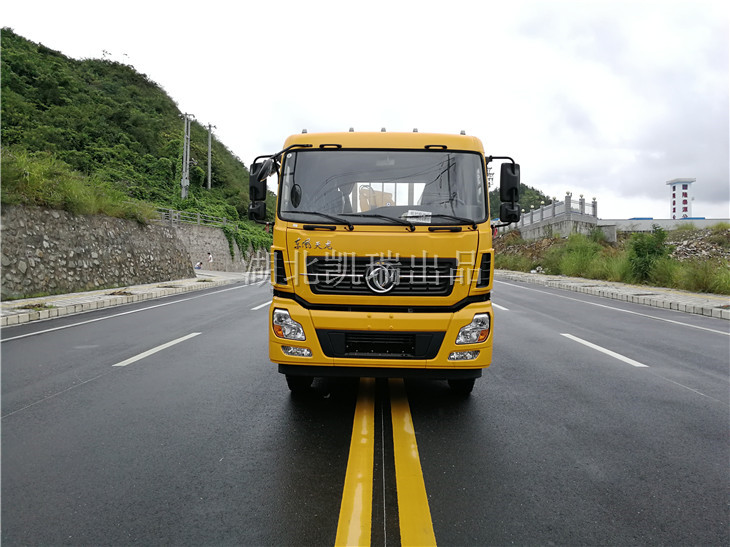

DWJ5315JJH型计量检衡车
东风天龙 31吨计量检衡车由底盘,砝码,砝码架,起重机,车箱组成,车厢整体为白色,车箱底部辅设≥5mm厚的防滑钢;车厢横梁、纵梁连接为铆接结构。吊机后置,可加装操作平台,整体型副车架,配装工具箱、备胎架。
车辆底盘
本车采用东风天龙原装底盘,雷诺dci385-51国五385马力发动机,动力强劲,性能可靠,轴距1850+4600+1350MM,295/80R22.5轮胎,外形尺寸11600×2500×3650MM,带原厂ABS。
车辆上装
起重机为SQZ6.3型,******起升载荷6300KG,臂体为进口型材,一次成型六边形,焊缝仅一条,吊臂钢板为700型高强度钢板,油泵为进口知名品牌,主要阀、锁件及硬管、接头为进口知名品牌。标配16个砝码,可根据客户需求增加。
工艺特点
1.转台结构,变截面等应力箱型框架结构,采用高强度钢全焊接。
2.液压系统,采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理。
3.控制,常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。
4.回转机构,齿轮齿条式,全液压。
5.伸缩臂,伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和2节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-7米区间任意臂长长度。
6.安全装置,液压系统:液压平衡阀、液压溢流阀、液压双向锁。
配置参数
【整车技术参数】 |
|||||||
产品商标 |
公告批次 |
||||||
产品名称 |
产品型号 |
||||||
总质量(Kg) |
罐体容积(m3) |
|
|||||
额定载质量(Kg) |
|
外形尺寸(mm) |
3580,3650,3680,3720,3780, 3820,3850 |
||||
整备质量(Kg) |
货厢尺寸(mm) |
,800 |
|||||
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
||||
驾驶室准乘人数(人) |
鞍座最大载质量(Kg) |
|
|||||
接近角/离去角(°) |
前悬/后悬(mm) |
1500/2300,1500/2250 |
|||||
轴荷(Kg) |
6500/6500/18000(二轴组) |
最高车速(Km/h) |
|||||
备注 |
1.主要用于技术监督局或计量检测所配备检测汽车衡器专用移动式计量检定车,专用 装置为随车起重机,砝码;2.砝码是计量检衡车中的固定装置,选装质量相等外形为圆 形或矩形砝码(根据汽车衡来选装),砝码可选用质量 1000kg 级别或 2000kg级别的, 砝码总质量15000kg;3.侧防护装置所用材料为铝合金,与车架螺栓连接,后下部防护装 置所用材料为Q235,与车架焊接固定,截面尺寸为:120×60(mm),离地高470mm;4.随底 盘选装驾驶室,选装后操作平台及工作座椅样式、选装不同货箱栏板结构;5.驾驶室准 乘人数为2人时对应的整备质量为30870kg,驾驶室准乘人数为3人时对应的整备质量 为30805kg;6.选装起重机型号,最大起重载荷,自重分别 为):(PK15500,SPK15500,HB150,SQZ160)/7100kg/2550kg,(PK23500,SPK23500,HB250, SQZ200)/8500kg/2680kg;7.装有ABS, ABS型号:3631010-C2000,生产厂家:东科克诺尔 商用车制动系统(十堰)有限公司;8.安装具有卫星定位功能的行车记录仪;9.尺寸对应 关系(总长=前悬+轴距+后 悬):11980=1500+1850+4600+1350+2680=1500+1850+4600+1400+2630=1500+2050+4400 +1350+2680=1500+2050+4400+1400+2630,11600=1500+1850+4600+1350+2300=1500+18 50+4600+1400+2250=1500+2050+4400+1350+2300=1500+2050+4400+1400+2250。 |
||||||
【底盘技术参数】 |
|||||||
底盘型号 |
底盘名称 |
||||||
商标名称 |
生产企业 |
||||||
轴数 |
轮胎数 |
||||||
轴距 (mm) |
1850+4600+1350,1850+4600+1400,2050+4400+1350,2050+4400+1400,1850+4100+1350, 1995+4600+1350 |
||||||
轮胎规格 |
|||||||
钢板弹簧片数 |
9/9/10,8/8/10,3/3/4,9/9/-,3/3/-,3/3/10,2/2/10,2/2/4,2/2/3,10/10/13,3/3/3 |
前轮距(mm) |
|||||
燃料种类 |
后轮距(mm) |
||||||
排放依据标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||||||
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
||||
ISL9.5-340E51A ISL9.5-360E51A dCi350-51 dCi385-51 dCi420-51 DDi75S315-50 DDi75S350-50 ISL9.5-400E51A dCi450-51 dCi465-51 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 东风商用车有限公司 东风商用车有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 |
9460 9460 11120 11120 11120 7530 7530 9460 11120 11120 |
251 268 257 283 309 232 257 295 323 343 |
||||
