- 叉车式检衡车—汇斯诚牌DWJ5310JJHBB5型计量检衡车（国五叉车型）
- 发表于：2018-08-26 分类：四轴计量检衡车 浏览次数： 来源于：原创

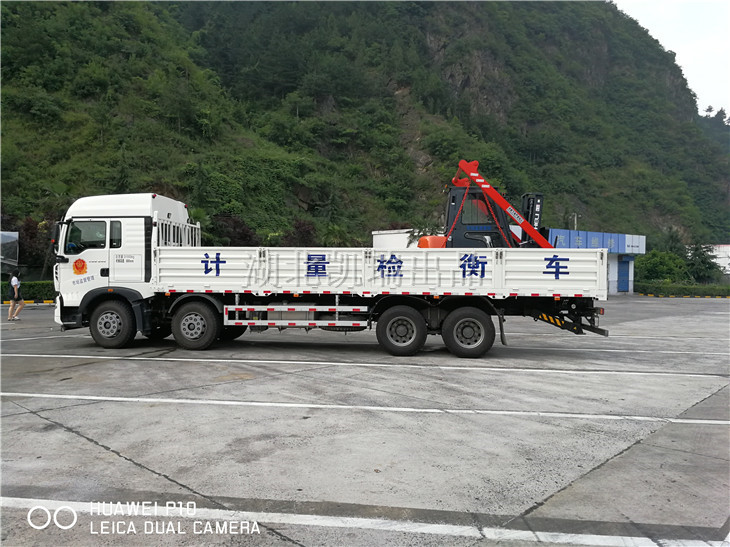

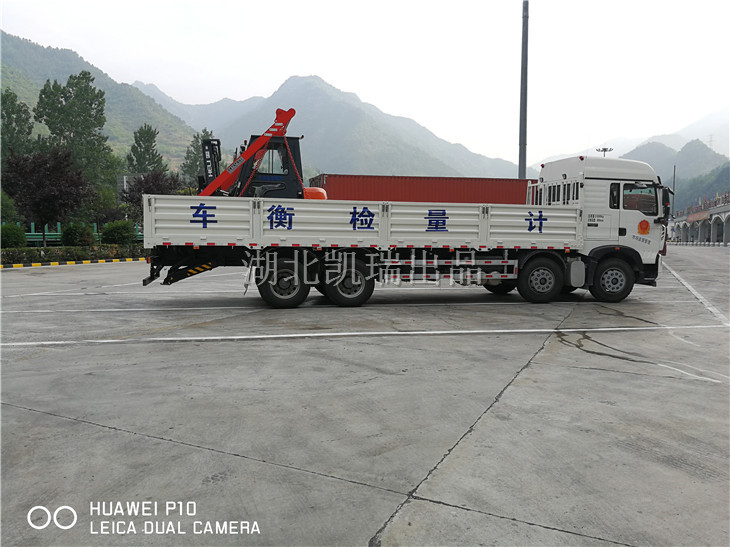

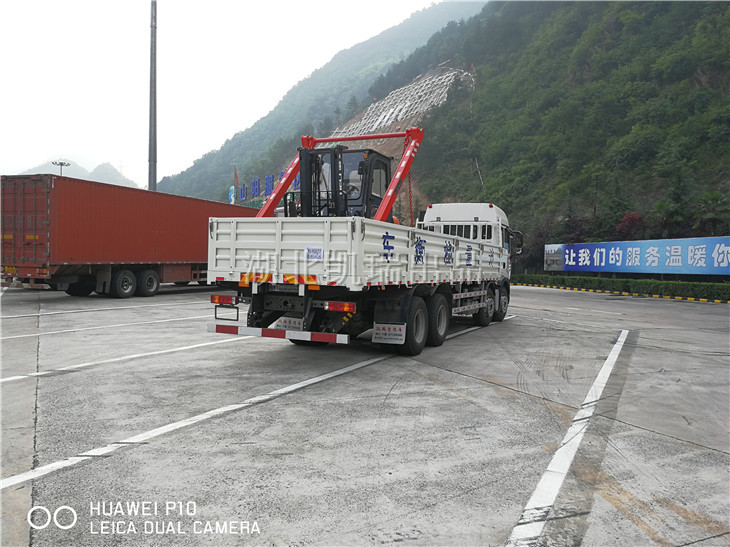

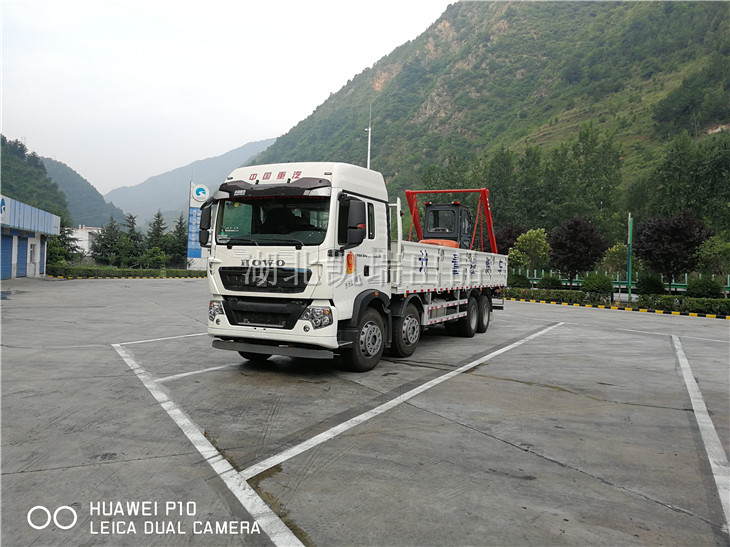

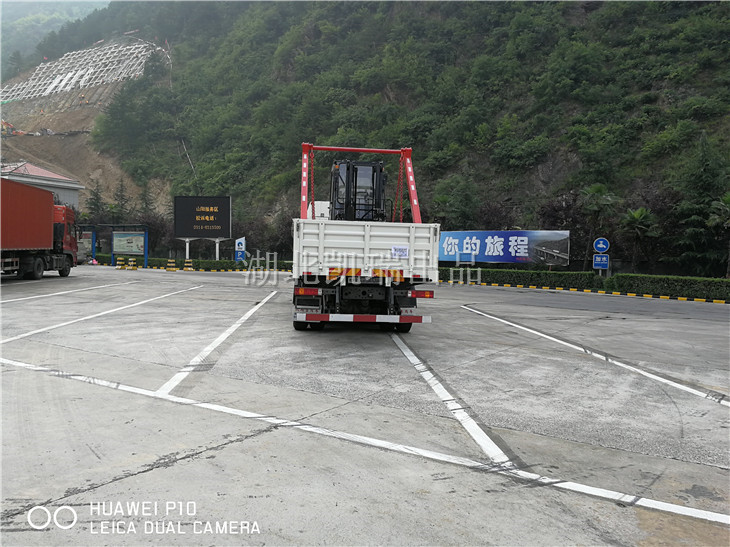

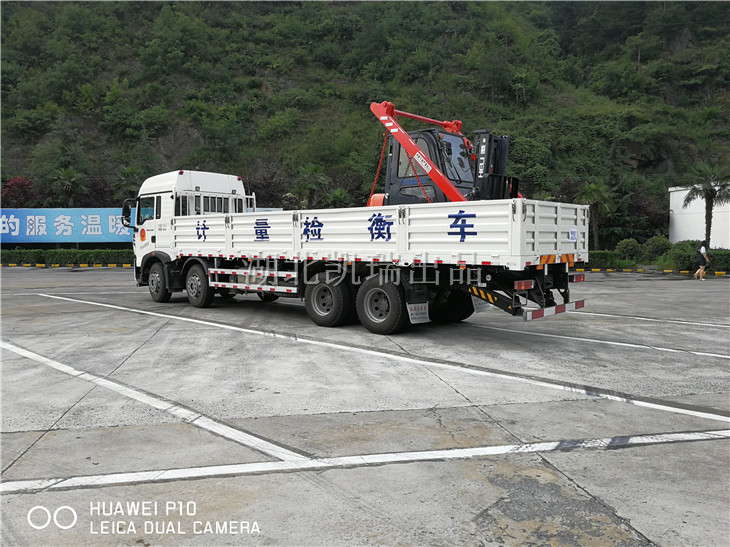

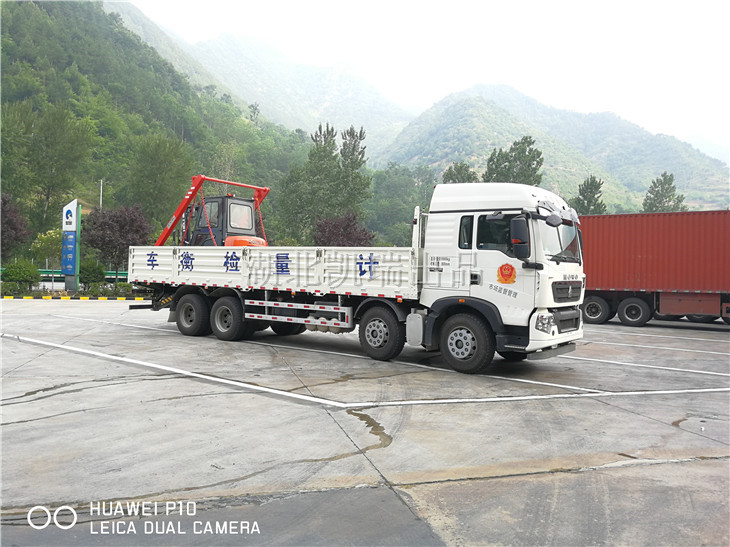

车辆外观
重汽T5G 31吨计量检衡车由底盘,砝码,砝码架,叉车,车箱组成,车厢整体为白色，车箱底部辅设≥5mm厚的防滑钢；车厢横梁、纵梁连接为铆接结构。吊机后置，可加装操作平台，整体型副车架，配装工具箱、备胎架。
车辆底盘
本车采用重汽T5G原装底盘，重汽MC07.34 50国五340马力发动机，动力强劲，性能可靠，轴距1800+4300+1350MM，295/80R22.5轮胎，外形尺寸11500×2500×3800MM，带原厂ABS。
车辆上装
合力2.5吨内燃平衡重叉车，带有暖风、驾驶室，折叠货叉等配置，标配16个砝码，可根据客户需求增加。
工艺特点
1.摆臂结构，变截面等应力箱型框架结构，采用高强度钢全焊接。
2.液压系统，采用柱塞泵通过取力器、变速箱与柴油发动机联接。摆臂液压系统开式油路控制。操作起/降起重动作，液压传动机构设计合理。
3.控制，常规控制，通过安装左侧的有线遥控操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。
4.安全装置，液压系统：液压平衡阀、液压溢流阀、液压双向锁。
配置参数
|
【整车技术参数】 |
|||||
|
产品商标 |
公告批次 |
295 |
|||
|
产品名称 |
产品型号 |
||||
|
总质量(Kg) |
罐体容积(m3) |
|
|||
|
额定载质量(Kg) |
|
外形尺寸(mm) |
,3850,3920 |
||
|
整备质量(Kg) |
30870,30805 |
货厢尺寸(mm) |
300×800,600,550 |
||
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
||
|
驾驶室准乘人数(人) |
2,3 |
鞍座最大载质量(Kg) |
|
||
|
接近角/离去角(°) |
前悬/后悬(mm) |
20,1430/2595,1430/2520,1430 /2495, 1430/2320,1430/2295 |
|||
|
轴荷(Kg) |
6500/7000/17500(二轴组) |
最高车速(Km/h) |
89,110 |
||
|
备注 |
1.主要用于技术监督局或计量检测所配备检测汽车衡器专用移动式计量检定车;2.选装质量 相等外形为圆形或矩形砝码(根据汽车衡来选装),砝码可选用质量 1000kg 级别或 2000kg 级别的, 砝码总质量14000kg;3.侧防护装置所用材料为铝材质,与车架螺栓连接,后防护装置 所用材料为Q235,与车架连接方式为螺栓连接,截面尺寸为:120×60×2400(mm),离地高 500mm;4. 选装不同的货箱栏板结构 ,选装工具箱位置,随底盘选装驾驶室,选装遮阳罩,选装 后风窗;5.选装内燃平衡重式叉车型号/叉车重量/额定起重量/最大起升高度/载荷中心距的 对应关系是 : (CPCD25、CPC25、HT25D)/3680kg/2500kg/3000mm/500mm, (CPCD30、CPC30、 HT30D)/4270kg/3000kg/3000mm/500mm;该车安装砝码架,砝码,叉车装卸装置;6.装有ABS,ABS 型号:4460046300,ABS生产企业:威伯科汽车控制系统(中国)有限公司; 7. 选装EBS,EBS系 统型号为EBS3，生产企业为威伯科（上海）管理有限公司;8.安装具有卫星定位功能的行车 记录仪;9.尺寸对应关系(总长=前悬+轴距+后 悬):12000=1430+1800+4600+1350+2820=1430+1800+4575+1400+2795,11500=1430+1800+4600 +1350+2320=1430+1800+4575+1400+2295=1430+1800+4300+1350+2620=1430+1800+4275+1400 +2595,10900=1430+1800+3800+1350+2520=1430+1800+3775+1400+2495 |
||||
|
【底盘技术参数】 |
|||||
|
底盘型号 |
底盘名称 |
||||
|
商标名称 |
生产企业 |
有限公司 |
|||
|
轴数 |
轮胎数 |
||||
|
轴距 (mm) |
1800+3800+1350,1800+3775+1400,1800+4300+1350,1800+4275+1400,1800+4600+1350,1800+ 4575+1400 |
||||
|
轮胎规格 |
|||||
|
钢板弹簧片数 |
11/11/12,11/11/10,3/3/10,3/3/5,3/3/4,2/2/4,3/3/-,2/2/-,3/3/-/-,2/2/-/- |
前轮距(mm) |
|||
|
燃料种类 |
后轮距(mm) |
||||
|
排放依据标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
||
|
MC07.34-50 WP8.350E51 |
中国重型汽车集团有限公司 潍柴动力股份有限公司 |
6870 7800 |
251 257 |
||
