AY5320JJH型计量检衡车

二、计量检衡车组成：

A、车体部分

  1、整车型号：AY5320JJH型计量检衡车（公告正在申报，还未公布）

  2、柴油发动机：中国重型汽车集团有限公司MC07.34-50国五排放GB17691-2005国Ⅴ,GB3847-2005，功率≥241kW

  3、颜色:白色

  4、底盘：重汽豪沃ZZ1327N466GE1

  5、额定载质量：≥16000kg

  6、驱动形式：8*4驱动

  7、外形尺寸：10870,11790X2500X3750,3600（mm）

  8、轴距：1800+3775+1400,1800+4575+1400

  9、轮胎：295/80R22.5

  10、配置倒车影像系统

  11、安装具有卫星定位功能的行驶记录仪，6通道ABS（制动防抱死系统）ASR加速防滑控,整车货箱设计承载30吨，配装工具箱、备胎架。

  12、冷启动装置：带尿素管路加热系统、进气电加热，油水分离器电加热；

B、车厢部分

  1、砝码架配置：每个1吨,圆型,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。

  2、车厢与车头为车辆出厂原装同色漆质

  3、车箱底部辅设≥4mm厚的防滑钢

  4、车厢横梁、纵梁连接为铆接结构

  5、整体型副车架

  6、配装工具箱、备胎架

C、起重机部分

  1、吊机后置，带操作平台

  2、折臂式帕尔菲格PK23500，最大起重量≥10000kg，臂体为进口型材，一次成型六边形，焊缝仅一条

  3、回转角度：≥400°

  4、吊臂幅度≥10.1米

  5、在吊臂伸展最长时，起重量≥2040 kg

  6、吊机配置要求：

   a.吊臂钢板为进口700高强度钢板

   b.油泵为进口知名品牌

   c.主要阀、锁件及硬管、接头为进口知名品牌

 7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配

 8、起重机产地：奥地利

起重机性能参数

   400°回转，齿轮齿条式，全液压。

 1、转台结构

  变截面等应力箱型框架结构，采用高强度钢全焊接。

2、液压系统

  采用柱塞泵泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；

3、控制

  常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。

4、回转机构

   齿轮齿条式，全液压。

5、伸缩臂

  伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和3节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-10.1米区间任意臂长长度。

6、安全装置

  液压系统：液压平衡阀、液压溢流阀、液压双向锁；

7、吊钩

 起重机参数

D、砝码部分

一、   砝码参数

  1、砝码材质：铸铁

  2、精度等级：M1

  3、规格型号：1000kg/个

  4、砝码编号：01号～20号

  5、企业标识：铸有“CMC --  1000kg  20

  6、砝码形式：形状方形

  7、质量、准确度等级均符合JJG99-2006<砝码>计量检定规程的要求。

    所有以上改装必须符合GB7258-2004(机动车运行安全技术条件)；GB1589-2004(道路车辆外廓尺寸、轴荷及质量限值)的法规要求和JJG907-2006<动态公路车辆自动衡器>计量检定规程的要求。

8、提供法定计量检定机构出具的检定证书。

二、砝码数量

   砝码数量：20个

   砝码重量：1吨\个

   总计重量：20吨

E、叉车部分

一、叉车型号: K系列3吨内燃平衡重式叉车

计量检衡车专用3吨叉车

二、产品特点：

l  整车外形简洁流畅，富有时代感。

l  采用整体式机罩，改善车体覆盖件外观，增加驾驶员腿部空间，减少因机罩和后底板配合不好而导致发动机机舱噪音外漏。

l  优化方向盘、座椅、仪表架等处人机工程尺寸，提高驾驶员的操作舒适性，进一步改善司机视野。

l  采用铸造转向桥，对关键部位进行密封，防水防尘效果可靠，提高了转动连接件的寿命和可靠性；预留转向油缸安装缺口，方便油缸拆装，安装维修性能提高；转向主销与桥体铰接处采用圆锥滚子轴承，可同时承受径向和轴向力，大幅度提高转向桥寿命同时降低了使用维护成本。

l  横置油缸转向桥与车架连接采用减振橡胶垫支撑，降低整车振动，提高操作者舒适性。

l  采用新型的方向盘调整机构，提高操作的舒适性。

l  带有驾驶室，安装有暖风系统，应对北方的低温天气。

l  机罩开启角度可达80°

三、产品参数：

四、叉车固定方式

叉车安装在车辆货箱前端，货箱底板有专门的叉车轮胎卡槽，防止轮胎滚动及叉车跳动。通过快速救援绑带实现。

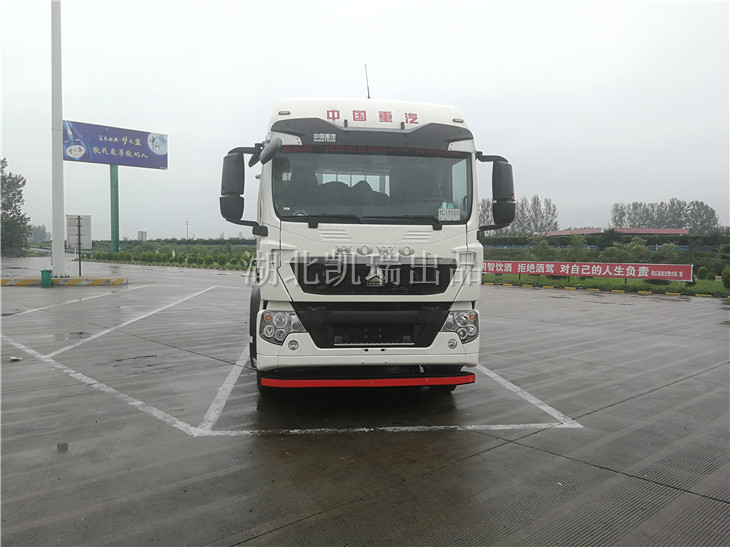

AY5320JJH型计量检衡车（正前）

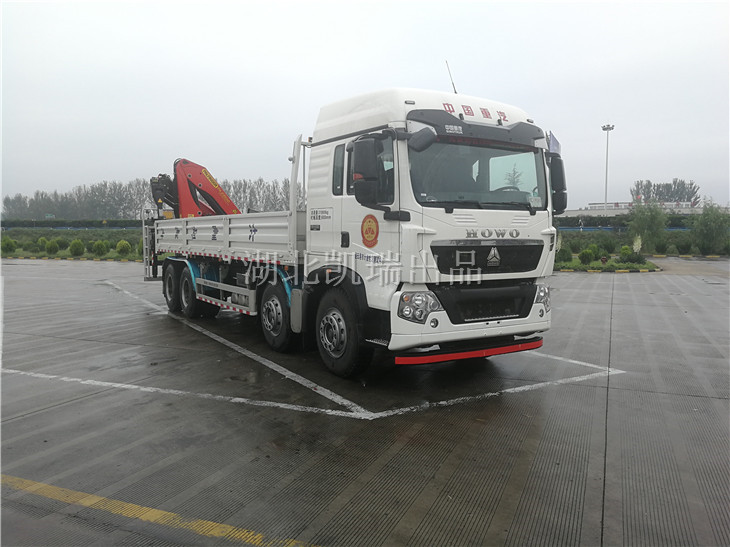

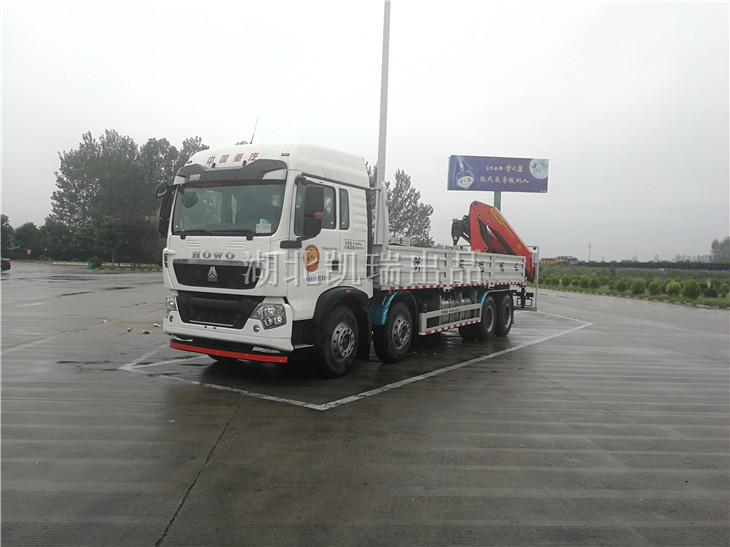

AY5320JJH型计量检衡车（左前）

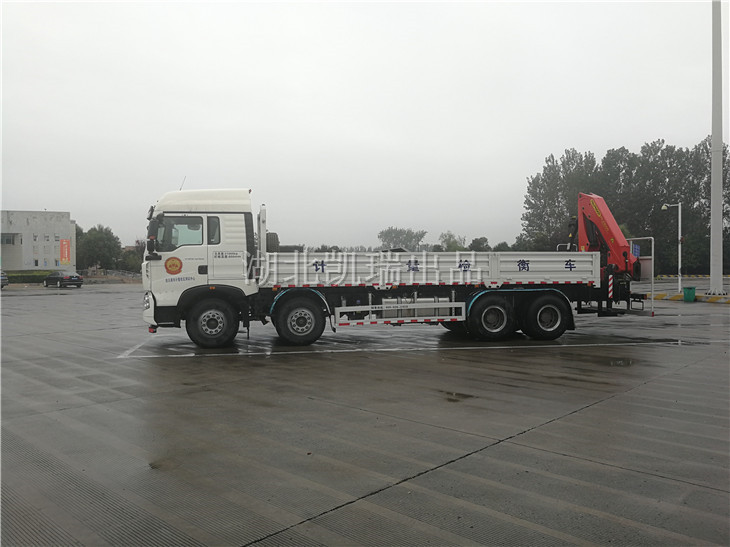

AY5320JJH型计量检衡车（左）

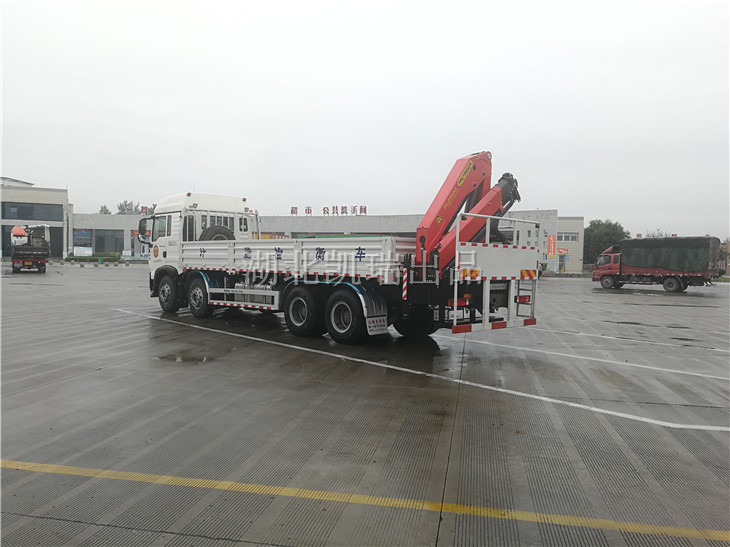

AY5320JJH型计量检衡车（左后）

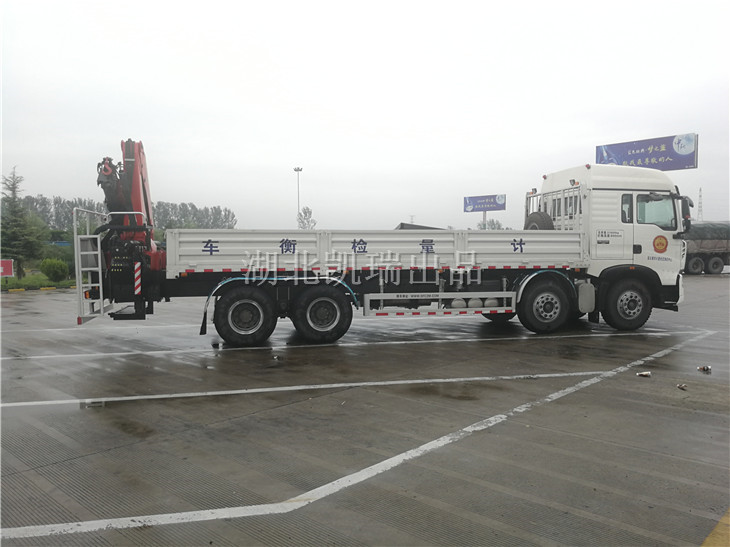

AY5320JJH型计量检衡车（右）

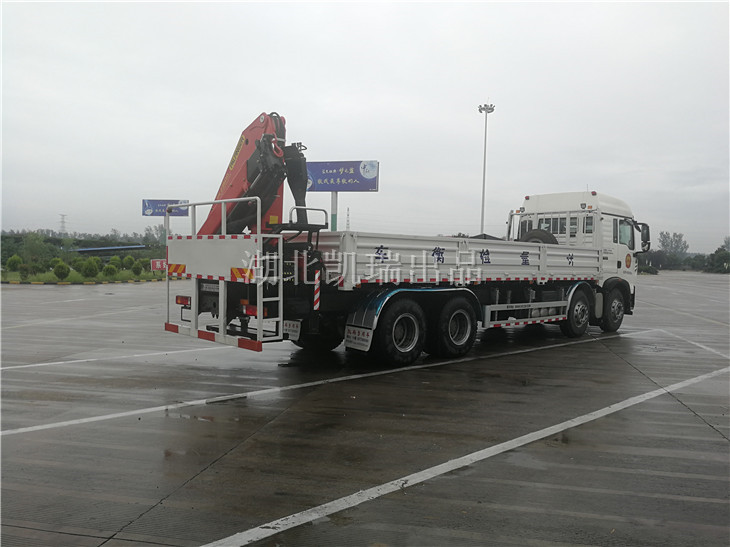

AY5320JJH型计量检衡车（右后）

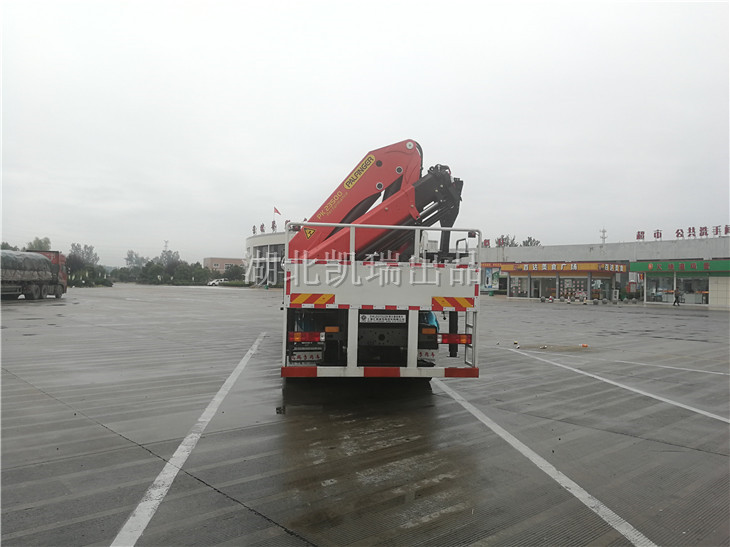

AY5320JJH型计量检衡车（正后）
