BSZ5311JJH型计量检衡车

一、检衡车定义

    计量检衡车又称为检衡车，砝码检衡车，由底盘,砝码,砝码架,起重机,车箱等组成；计量检衡车彻底革命了人力搬运砝码进行衡器检测的方式，利用专用装置实现砝码的机械化搬运，利用液力方式来模拟砝码进行静态检测，并可进行动态检测车辆载重衡器的移动式检测设备，该车在检测作业中方便快捷，而且精度特别高，使得公路计量检测变得更为轻松、高效，为收费站道口等部门的正常收费的高效工作提供必要保证．也进步提高了交通质量。　　

    计量检衡车是特种车辆，是技术监督部门的检测地磅使用的执法装备，可用于大型静态衡器及高速公路动态衡器的现场检定；具有高效快捷，精准度高等特点，为提高交通质量提供有力的技术支持！

二、计量检衡车组成：

计量检衡车组成：

A、车体部分

   1、整车型号：BSZ5311JJH型计量检衡车

   2、柴油发动机：庆铃五十铃(重庆)发动机有限公司/6UZ1-TCG40  国四排放，功率≥257kW

  3、颜色：白色

  4、底盘：五十铃牌QL1310UVCHY

  5、额定载质量：≥31000kg

  6、驱动形式：8*4驱动

  7、外形尺寸：11910X2500X3750,3600（mm）

  8、配置倒车影像系统

  9轴距：1850+4615+1300

B、车厢部分

  1、砝码架配置：每个1吨,方型,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。

砝码架数量：16

砝码架规格：12个方型架

            4个圆型架

  2、车厢与车头为车辆出厂原装同色漆质

  3、车箱底部辅设≥4mm厚的防滑钢

  4、车厢横梁、纵梁连接为铆接结构

  5、带有叉车固定装置；

C、起重机部分

  1、吊机后置，带操作平台

  2、折臂式希尔博HIAB244 X-CLX，最大起重量≥11000kg，臂体为进口型材，一  次成型六边形，焊缝仅一条

  3、回转角度：≥410°

  4、吊臂幅度≥10.2米

  5、在吊臂伸展最长时，起重量≥1980 kg

  6、吊机配置要求：

   a.吊臂钢板为进口700高强度钢板

   b.油泵为进口知名品牌

   c.主要阀、锁件及硬管、接头为进口知名品牌

  7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配

  8、起重机产地：芬兰

起重机性能参数

  400°回转，齿轮齿条式，全液压。

1、转台结构

   变截面等应力箱型框架结构，采用高强度钢全焊接。

2、液压系统

   采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；

3、控制

   常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。

4、回转机构

   齿轮齿条式，全液压。

5、伸缩臂

   伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和3节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-10.2米区间任意臂长长度。

6、安全装置

   液压系统：液压平衡阀、液压溢流阀、液压双向锁；

7、吊钩

主钩：30吨级拉力钩

起重机参数

D、砝码部分

一、砝码参数

   M1级铸铁大砝码

二、砝码数量

   砝码数量：14个

   砝码重量：1吨\个

   总计重量：14吨

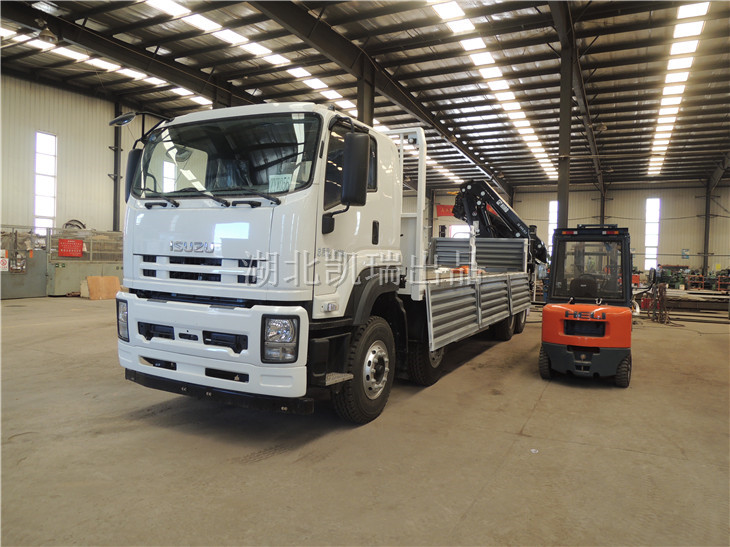

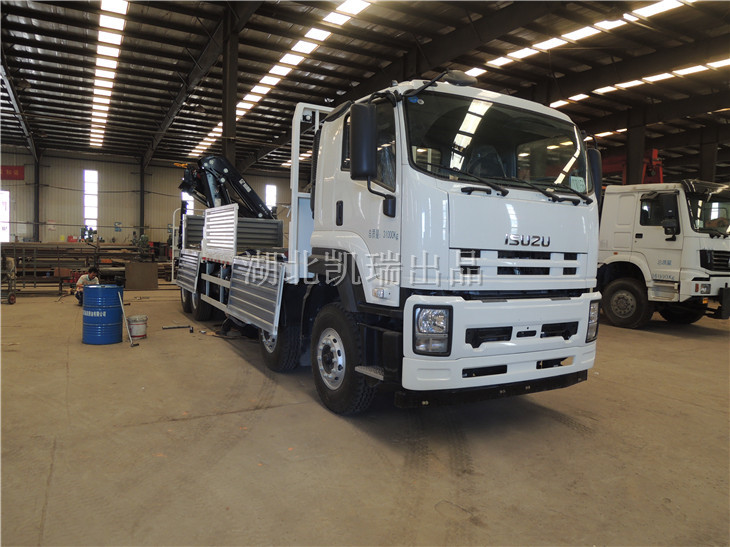

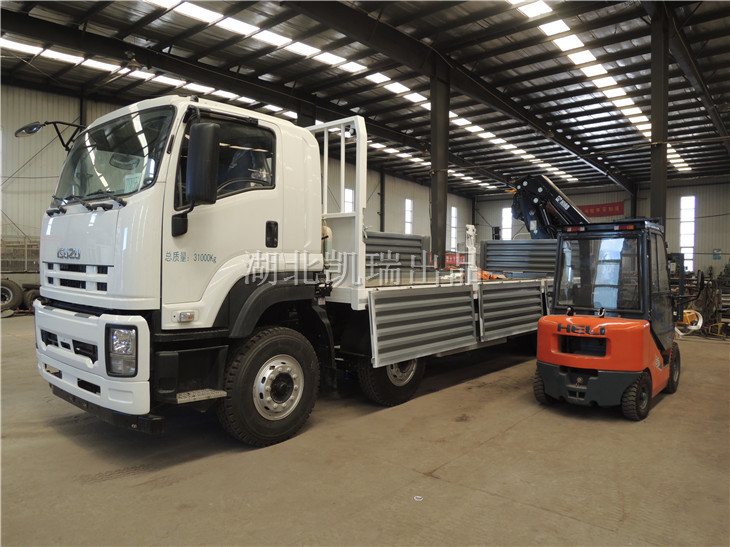

BSZ5311JJH型计量检衡车（左前）

BSZ5311JJH型计量检衡车（左）

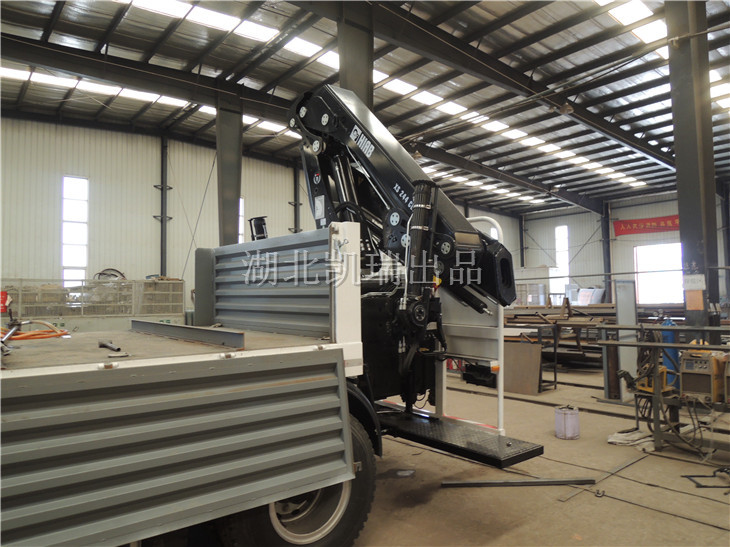

BSZ5311JJH型计量检衡车（选用吊机）

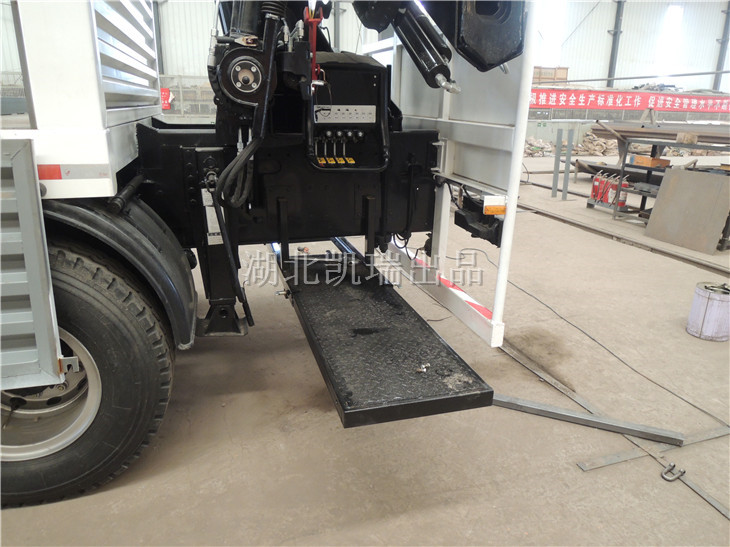

BSZ5311JJH型计量检衡车（便携式站台）

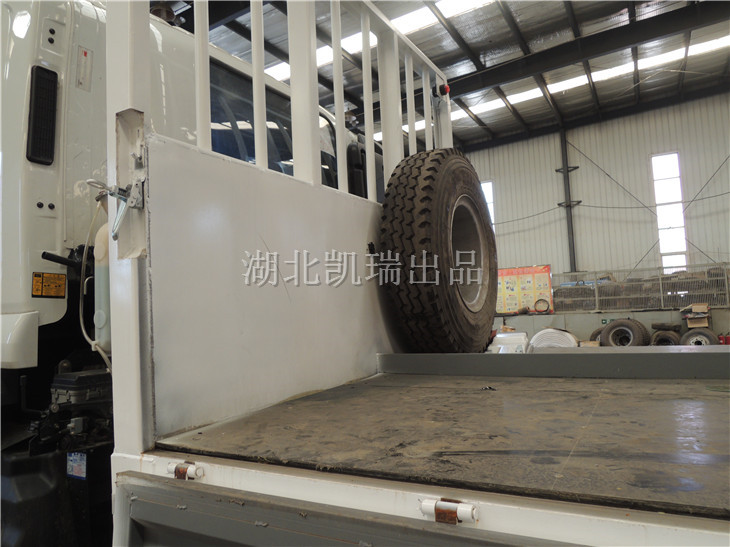

BSZ5311JJH型计量检衡车（备胎固定位）

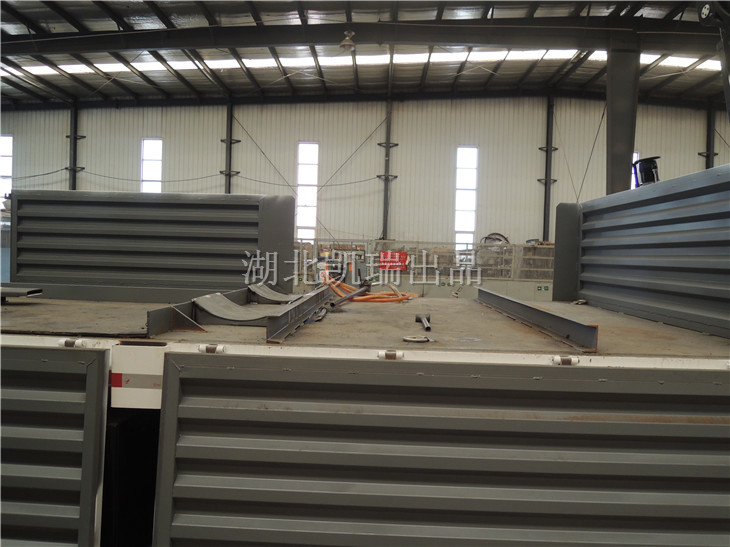

BSZ5311JJH型计量检衡车（叉车固定装置）

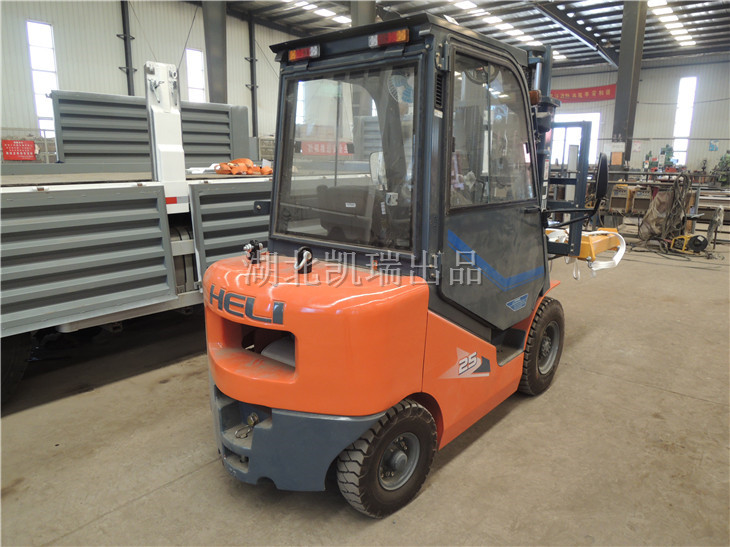

BSZ5311JJH型计量检衡车（配套叉车）

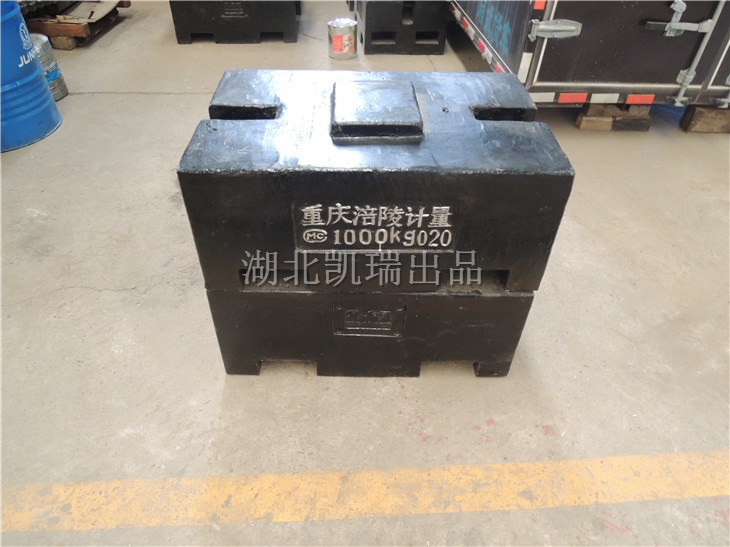

 BSZ5311JJH型计量检衡车（配套砝码）
