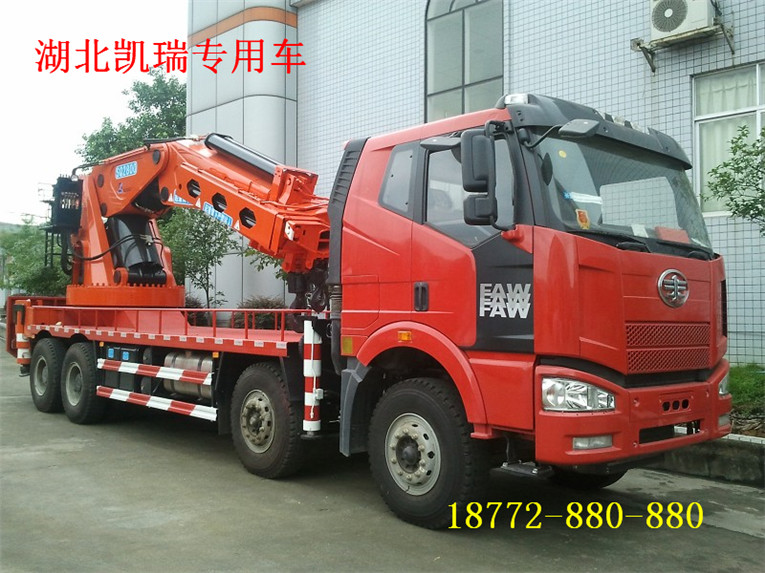

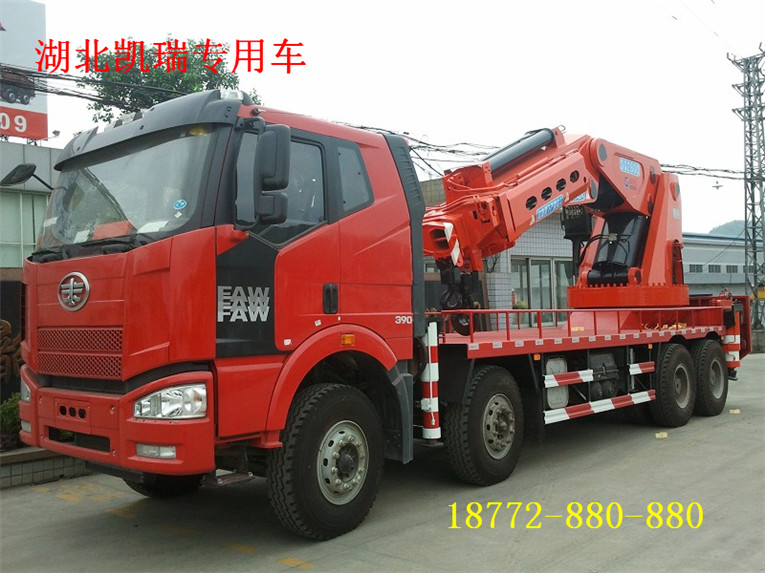

解放国五折臂吊

A、车体部分

   1、整车型号：DWJ5310JSQ随车起重运输车（产品正在申报，还未公示）；

   2、配置倒车影像系统；

   3、安装具有卫星定位功能的行驶记录仪，ABS（制动防抱死系统），加装空调

   4、柴油发动机：中国第一汽车集团公司CA6DK1-32E5 国五排放，功率≥239 kW，排量：7146ml;

   5、底盘：解放J6  CA5310JSQP63K1L6T4E5

   6、整备质量：19500,18200,18900kg;

   7、驱动形式：8*4驱动；

   8、外形尺寸：12000×2550,2495×3995,3930（mm）；

   9、轴距：2400+4100+1350（mm）；

   10.变速箱：9档变速箱；

   11、总质量：31000kg；

   12、驾驶室准乘人数：3；

   13、轮胎规格：11.00R20；

 B、起重机部分

   1、吊机后置，带高空座椅；

  2、折臂式PK42502C,最大起重量13820kg，臂体为进口型材，一次成型六边形，焊缝仅一条；

  3、回转角度：≥400°；

  4、吊臂幅度≥12米；

  5、在吊臂伸展最长时，起重量≥3140 kg；

  6、吊机配置要求：

  a.吊臂钢板为进口700高强度钢板；

  b.油泵为进口知名品牌；

  c.主要阀、锁件及硬管、接头为进口知名品牌；

   7、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配；

   8、起重机产地：意大利；

起重机性能参数

  400°回转，齿轮齿条式，全液压。

  1、转台结构

     变截面等应力箱型框架结构，采用高强度钢全铸造。

  2、液压系统

  采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；

  3、控制

 常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。

  4、回转机构

    齿轮齿条式，全液压。

  5、伸缩臂

伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和2节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现，可以实现0-7.5米区间任意臂长长度。

6、安全装置

   液压系统：液压平衡阀、液压溢流阀、液压双向锁；

7、吊钩

起重机参数

 解放四轴国五折臂吊
