选用JX6533PA-M6江铃全顺客车底盘改装成JX5036XJCZKA6检测车，采用汽油燃料，该车型外观大方，车内空间充裕，动力性能好，满足第六阶段排放标准，在市区内通行不受任何限制

一、方案设计

  1、车辆选型

   选用JX6533PA-M6江铃全顺客车底盘改装成JX5036XJCZKA6检测车，该车型外观大方，车内空间充裕，动力性能好，满足第六阶段排放标准，在市区内通行不受任何限制。

V362燃油加油机检定装置1

2、内部设计：

   将乘务舱与后部检定操作舱完全隔离，严禁油气扩散到前舱，充分保证了前舱的乘坐和工作环境；为加速油气的散发，在后舱车顶装有大型手动天窗；后舱底板加装花纹钢板和设备紧固装置，便于安装设备和紧固设备。

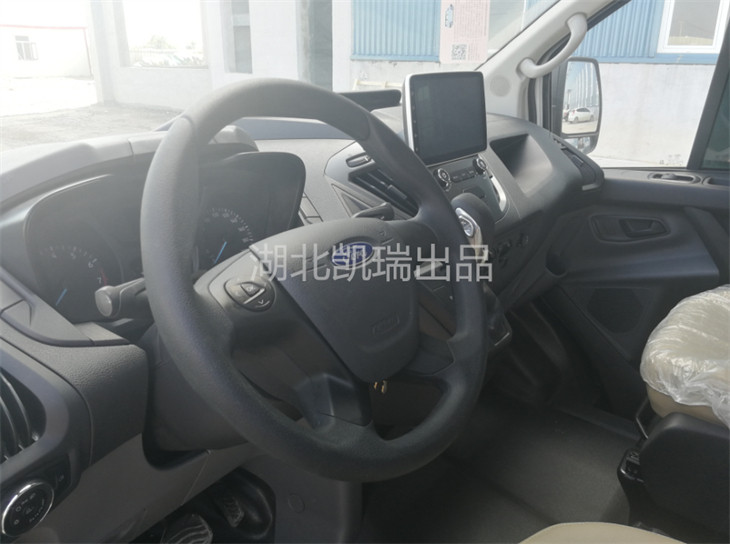

全顺燃油加油机检定车驾驶舱2

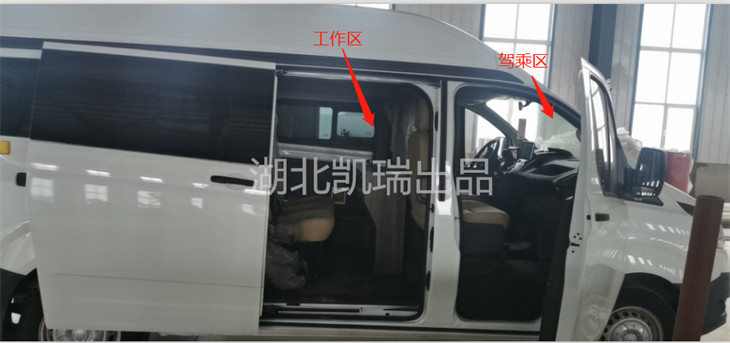

燃油加油机检定车工作区3

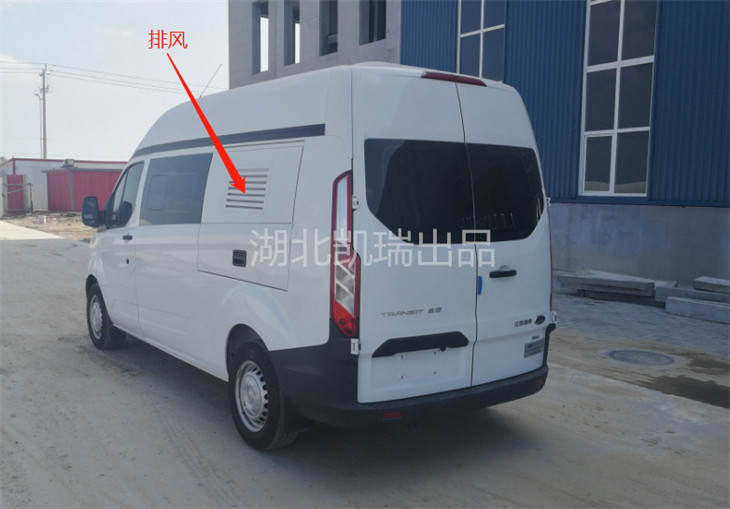

全顺燃油加油机检定车侧面图4

3、检测设备的配置:

   安装50L、50L及约200L异形储油箱（或移动式卸油箱）2个，汽油、柴油分开，可单独卸油到储油罐，用于加油机检测；

4、安全防护措施

   前舱和后舱完全隔离，防止油气扩散到前舱；数字温度计有国家防爆证书；车辆安装有导电拖带、防火帽等防护措施，保证了现场操作的安全性。

二、技术指标

   装置型式：燃油加油机检定系统为机械式

   检定对象：燃油加油机

   检定介质：燃油加油机为汽、柴油

 2.1标准金属量器组：

   2.1.1名称：二等标准金属量器

   2.1.2规格型号：BJL-DFZN-50L、50L

   2.1.3最大允许误差±2.5×10-4（负4次方）

   2.1.4二等标准金属量器的分度容积不得大于其标称容量的5×10-5（负5次方）

   2.1.5二等标准金属量器的主体材料应用 1Cr18Ni9Ti不锈钢板制造；

   2.1.6金属量器的外壁应光滑平整，以肉眼观测，不得有凹凸现象；内壁应抛光处理，以保证金属量器的液体残留量最小。

   2.1.7用于检测油品的金属量器，为防止产生泡沫，要在进液口内装有倒液管，倒液管的上端应略低于金属量器的溢流罩，下端应位于圆筒体部分的下部。

   2.1.8为保证金属量器注液时不存气泡，排液时器壁的液体残留量最小，上锥体的夹角和下锥体的夹角都应≤120°。

    2.1.9、符合车载安装金属量器要求，可以将罐体与车厢设计成一体结构。

三、车辆参数（全顺V362）

   3.1车身尺寸（长×宽×高 mm）：≤5341mm×2032mm×2455mm；

   3.2品牌：合资品牌，白色

   3.3产品名称：江铃全顺牌JX5036XJCZKA6检测车

   3.4载客人数：2-6人座

   3.5轴荷（kg）：1505/1795

   3.6轮胎规格：215/65R16C

   3.7轮胎数：4（一个备胎）

   3.8轴距 (mm)：3300

   3.9底盘型号：JX6533PA-M6

   3.10燃油种类：汽油

   3.11底盘依据标准：国6

   3.12发动机排量（L）及功率(Kw)：2.0，149，涡轮增压

   3.13发动机型号：ECOBOOST4G20B6L

   3.14发动机生产厂家：江铃汽车股份有限公司

   3.15最高车速(Km/h)：156；

   3.16车辆样式：中轴中顶

   3.17变速箱样式：自动挡；

四、改装内饰

  a、电器系统

   (一)电源配置

     1、车用直流插座（点烟器）AE401-DC12V 12V点烟器插座，供设备用电2套；

     2、前空调继电器,含继电器插座1套；

     3、DVD\GPS总成RWX-1288DVD、GPS导航一体，带倒车影像1套 。

   (二)辅助设施：电器元件含保险、线缆等1套二、外观系统

     1、外观改装根据客户定制

     2、车窗玻璃纸、后厢车窗、深色玻璃纸1套

  （三）车身改制

     1、中隔断总成、带固定窗1套

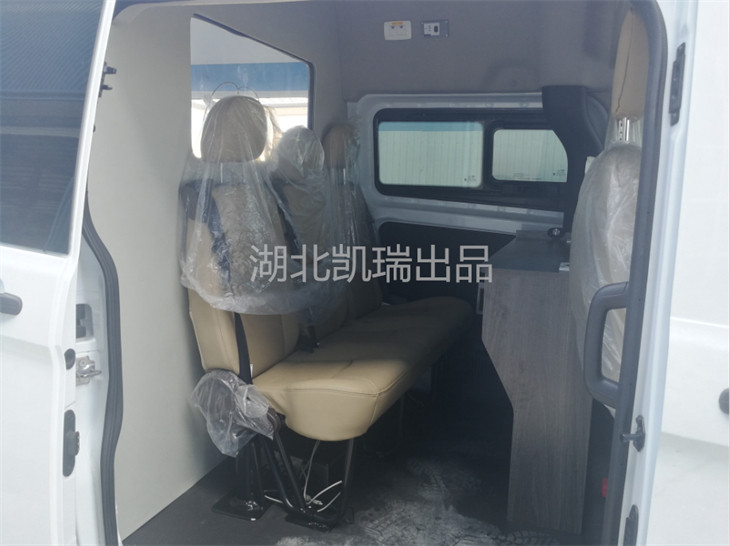

     2、第二排左双人、右单人座椅，三点式安全带1套

     3、折叠座椅带扶手1套

     4、后舱花纹钢地板花纹钢板材质1套

     5、后舱上掀门 1套

     6、后舱铝塑板内饰铝塑板材质1套

     7、安全天窗 HDY/700A 不带换气扇1套

     8、灭火器干粉式1.05KG 只 1

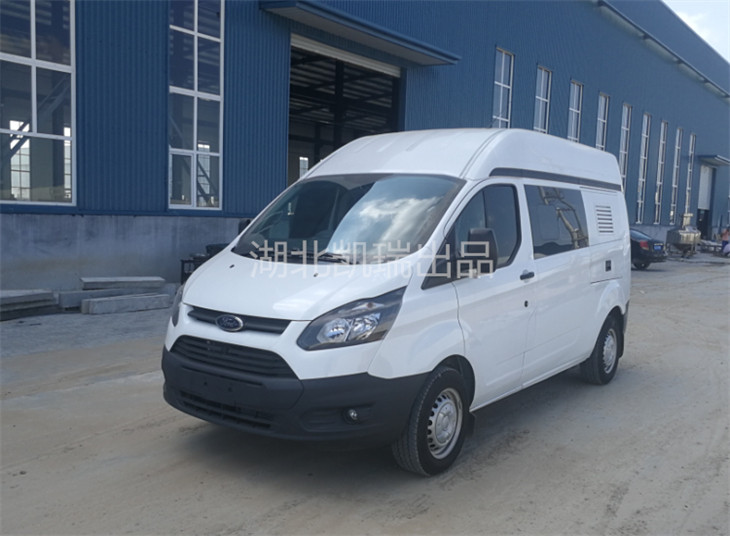

全顺燃油加油机检定装置侧面图5

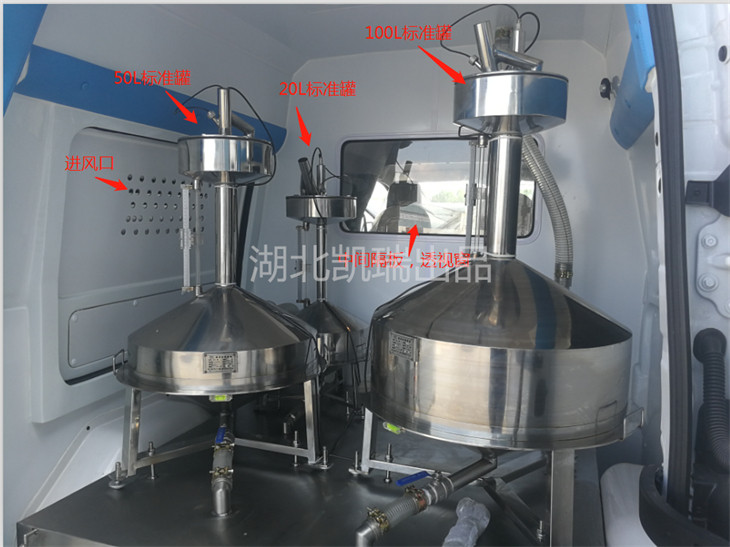

全顺燃油加油机检定装置计量罐布置图6

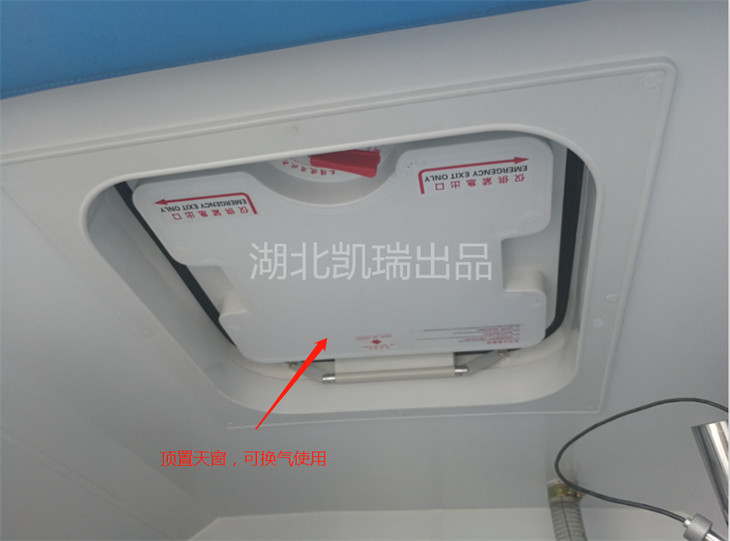

全顺燃油加油机检定车安全出口7

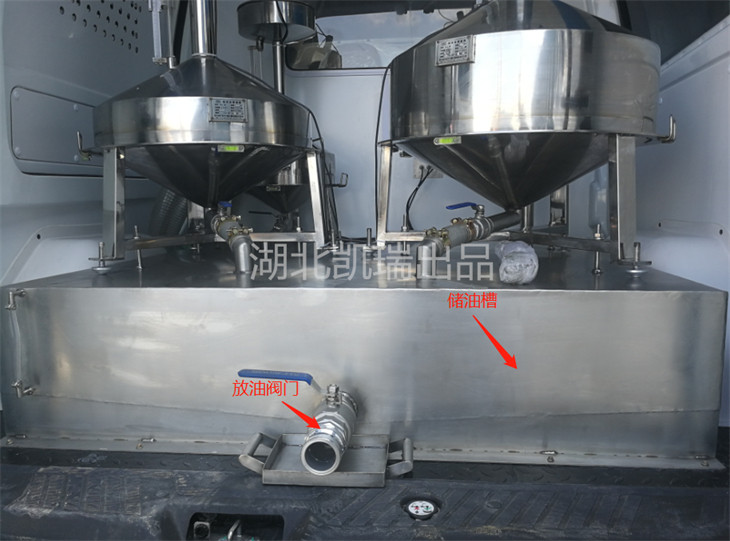

燃油加油机检定装置储油槽8

五、主要部件的配置

   5.1 标准计量组，其中包括二等标准金属量器、数字温度计。标准量器和阀门材质为（304）不锈钢。

   5.1.1标准量器：用于计量加油机在一定时间内加入油品的容积。每次检定完毕，通过手阀将油品放入回油库。

   5.1.2手持数显温度传感器：传感器放入罐体内，用于测量量器内部温度。

   5.1.3组合式不锈钢储油罐2个，约200L每个，汽柴油分开，分别卸油到储油槽。

   5.1.4排油管、快速接头、防爆耐油防腐胶管。

六、配置清单
