    五十铃检衡车-五十铃两轴检衡车-五十铃国六计量检衡车DWJ5182JJHD6
    发表于:2020-09-04 分类:二轴计量检衡车 浏览次数: 来源于:原创



    DWJ5182JJHD6计量检衡车

    DWJ5182JJHD6计量检衡车



    A、车体部分

       1、整车型号:DWJ5182JJHD6计量检衡车(公告正在开发——还未公示);

       2、配置倒车影像系统;

       3、安装具有卫星定位功能的行驶记录仪,ABS(制动防抱死系统),加装空调

       4、柴油发动机:庆铃五十铃(重庆)发动机有限公司6HK1-TCG61国六排放,功率≥177 kW,排量:7790ml;

       5、底盘:五十铃QL1180EQFRY;

       6、整备质量:≥17870kg;

       7、驱动形式:4*2驱动;

       8、外形尺寸:9000×2500×3480mm);

       9、轴距:5550mm);

       10、变速箱:8档变速箱;

       11、总质量:18000kg

       12、驾驶室准乘人数:2

       13、轮胎规格:295/80R22.5 16PR

    B、车厢部分

       1、砝码架配置:砝码架高度要达到砝码高度的1/3,按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。配备随车工具箱;

       2、车厢与车头为同色油漆;

       3、车箱底部辅设≥5mm厚的防滑钢板;

    C、起重机部分

       1、吊机后置,带操作平台

       2、折臂式HIAB066-CLX,最大起重量≥3000kg,臂体为进口型材,一次成型六边形,焊缝仅一条

      3、回转角度:≥410°

      4、吊臂幅度≥7.2

      5、在吊臂伸展最长时,起重量≥780 kg

      6、吊机配置要求:

       a.吊臂钢板为进口700高强度钢板

       b.油泵为进口知名品牌

       c.主要阀、锁件及硬管、接头为进口知名品牌

     7、吊钩及吊具(铁链式)与所配砝码起吊架必须匹配

     8、起重机产地:芬兰

       起重机性能参数

        410°回转,齿轮齿条式,全液压。

       1、转台结构

       变截面等应力箱型框架结构,采用高强度钢全焊接。

       2、液压系统

       采用柱塞泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作,液压传动机构设计合理;

    3、控制

       常规控制,通过安装吊机左右两侧的操纵杆控制,起重机的全部动作和速度可通过定位手油门进行快慢控制。

    4、回转机构

       齿轮齿条式,全液压。

    5、伸缩臂

       伸缩臂采用抗扭曲设计,采用高强度结构钢制造,由2组变幅和2节伸缩臂组成,臂的截面为六边形,使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和1根双作用往复式液压油缸带动实现,可以实现0-7.2米区间任意臂长长度。

    6、安全装置

       液压系统:液压平衡阀、液压溢流阀、液压双向锁;

    7、吊钩

     起重机参数





    1、最大起重量(kg)





    5800(理论值)





    2、最大起重力矩(T.M



     5.98



    3、工作压力(bar



    290



    4、液压系统推荐流量(L/min





    25





    5、回转范围(度)





    410





    6、起重机自重(kg)





    850



    7、起升性能参数





    幅度(m)





    2.7



    3.8



    5.4



    7.2

    起重质量(KG

    2200

    1520

    1060

    780

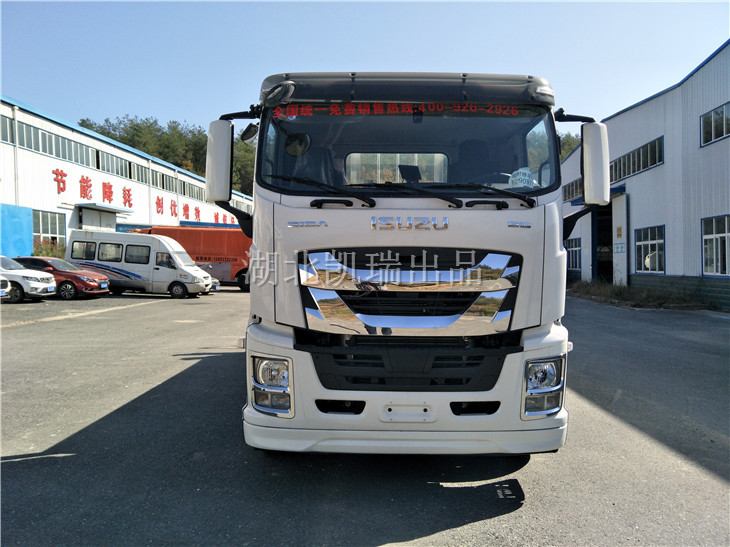

     DWJ5182JJHD6计量检衡车(前)

    DWJ5182JJHD6计量检衡车(前)

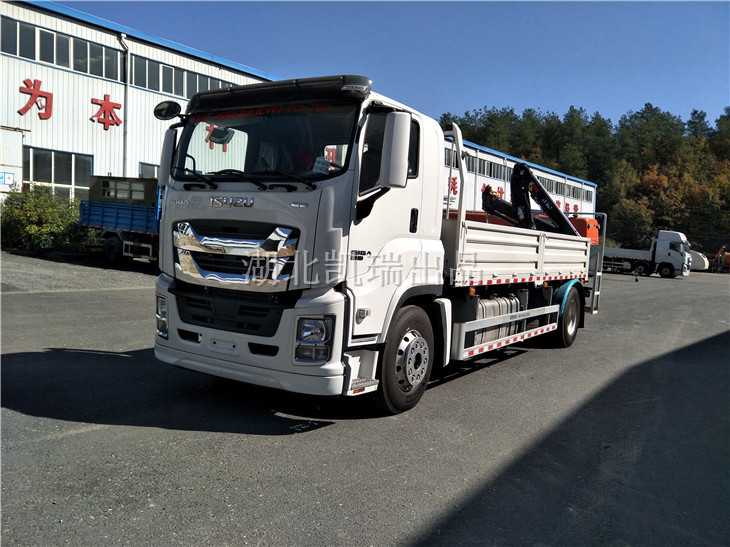

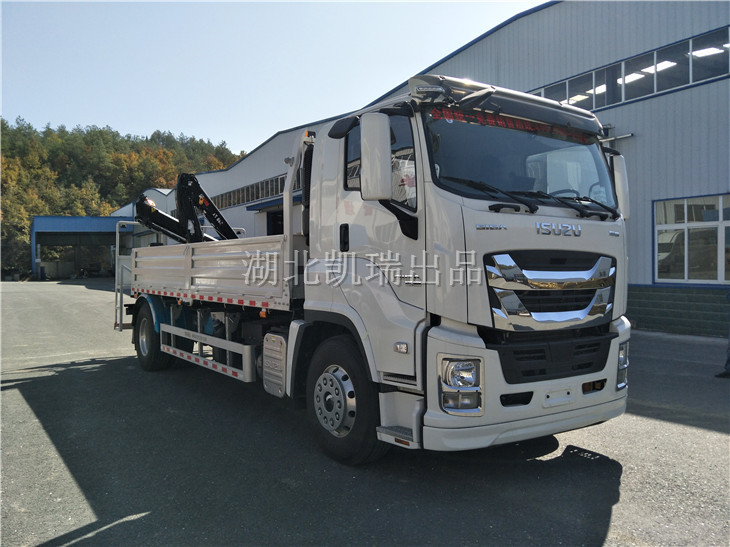

    DWJ5182JJHD6计量检衡车(右前)

    DWJ5182JJHD6计量检衡车(右前)

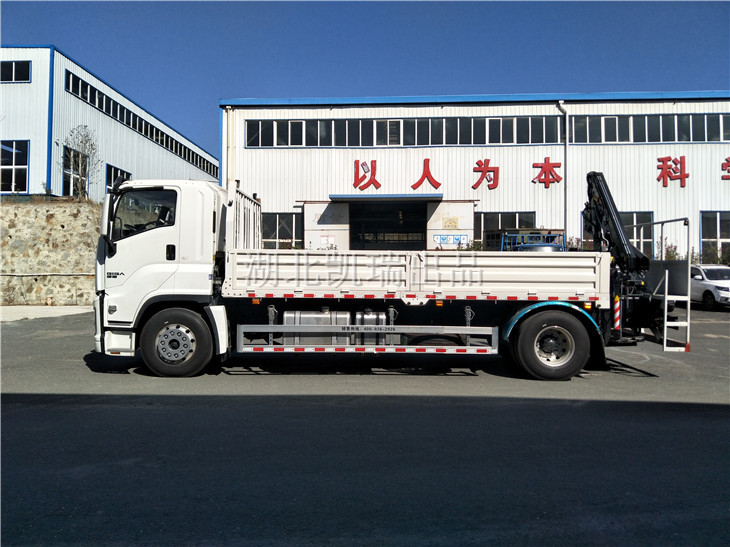

    DWJ5182JJHD6计量检衡车(左)

    DWJ5182JJHD6计量检衡车(左)

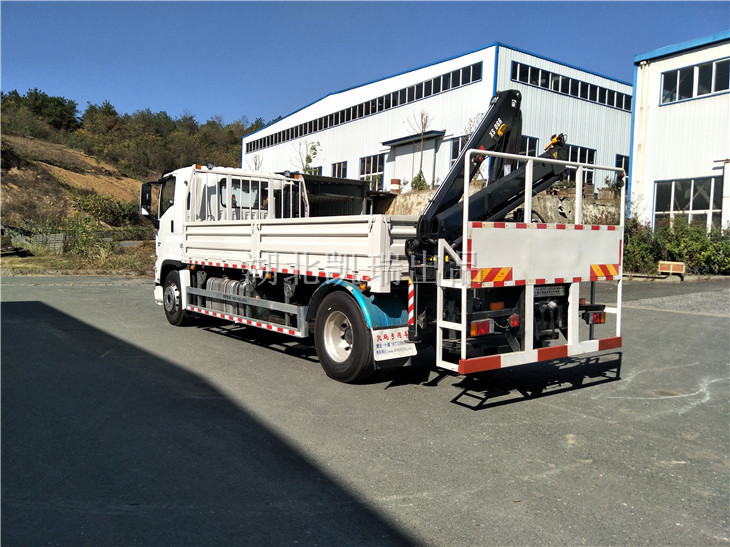

    DWJ5182JJHD6计量检衡车(左后)

    DWJ5182JJHD6计量检衡车(左后)

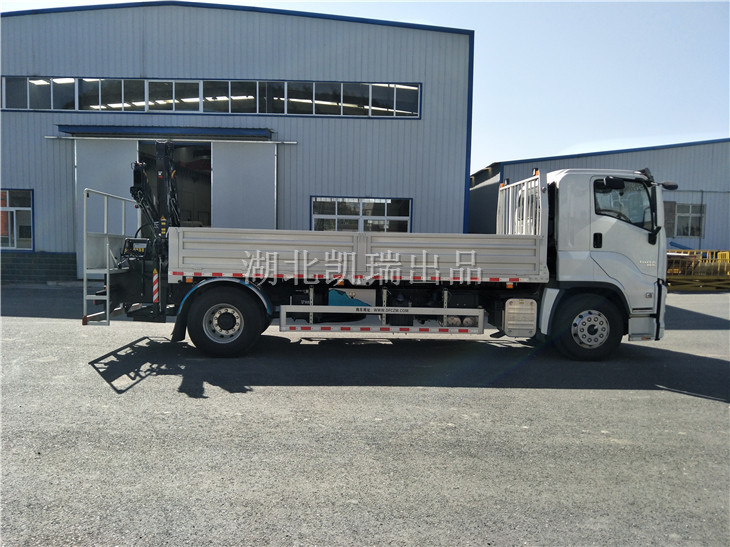

    DWJ5182JJHD6计量检衡车(右)

    DWJ5182JJHD6计量检衡车(右)

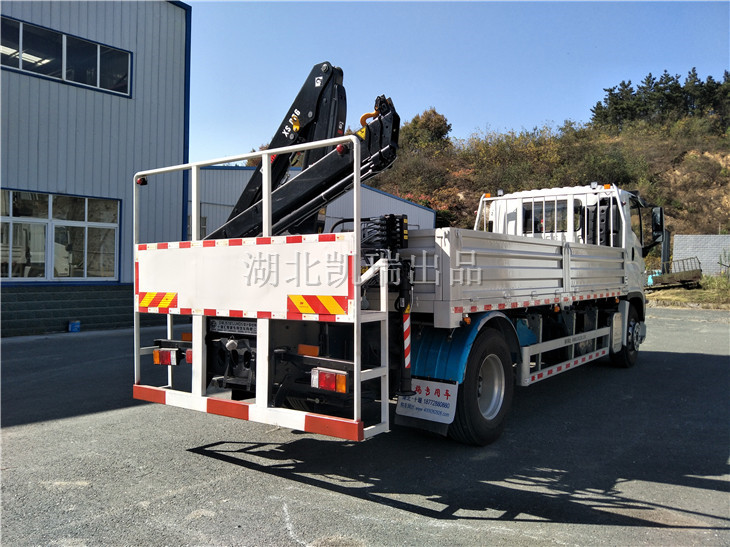

    DWJ5182JJHD6计量检衡车(右后)

    DWJ5182JJHD6计量检衡车(右后)

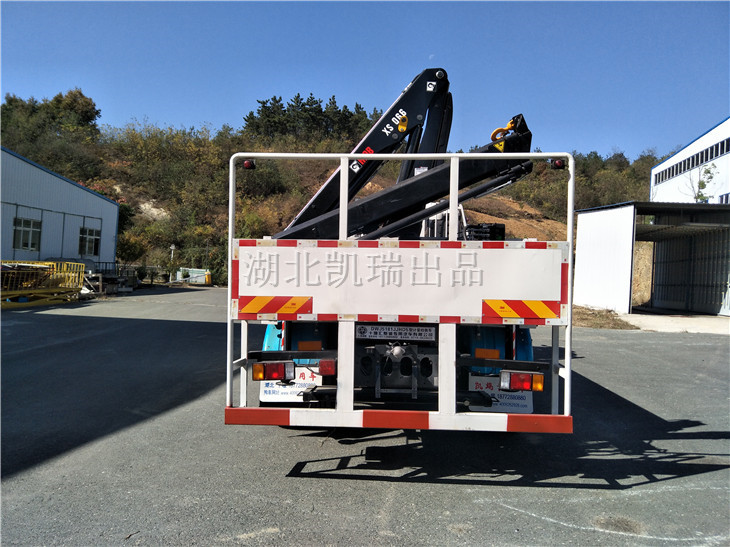

    DWJ5182JJHD6计量检衡车(后)

    DWJ5182JJHD6计量检衡车(后)
